电话使用指示灯

电话使用指示灯

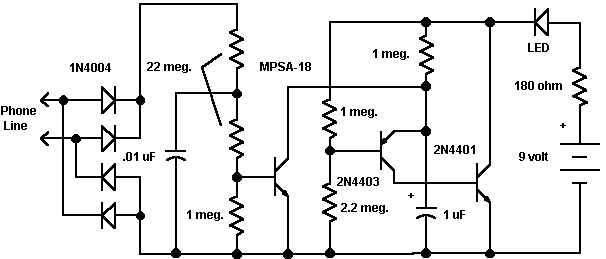

下面是一个简单的LED闪烁电路，可以用来提醒用户电话线路是否正在使用中。输入端并联在电话线上，如果电话机被提起，LED灯将闪烁，电路消耗非常小的电流从9伏电池。

输入端接有桥式整流二极管，连接电话线无需区分极性。为了保护电话机使用的稳定性，不要从电话线为电路供电。四节AA电池（6伏）将维持电路工作相当长的时间。一个小的9伏长方形电池用在本电路可能有些浪费。

附注：
可以取消输入端的二极管桥式整流，但连接到电话线时要注意正负极性。
22兆欧电阻要足够高，以满足电话机提起时的电压区分。
2N4401可以替代MPSA-18，但如果晶体管的增益太低将不会停止闪烁。
