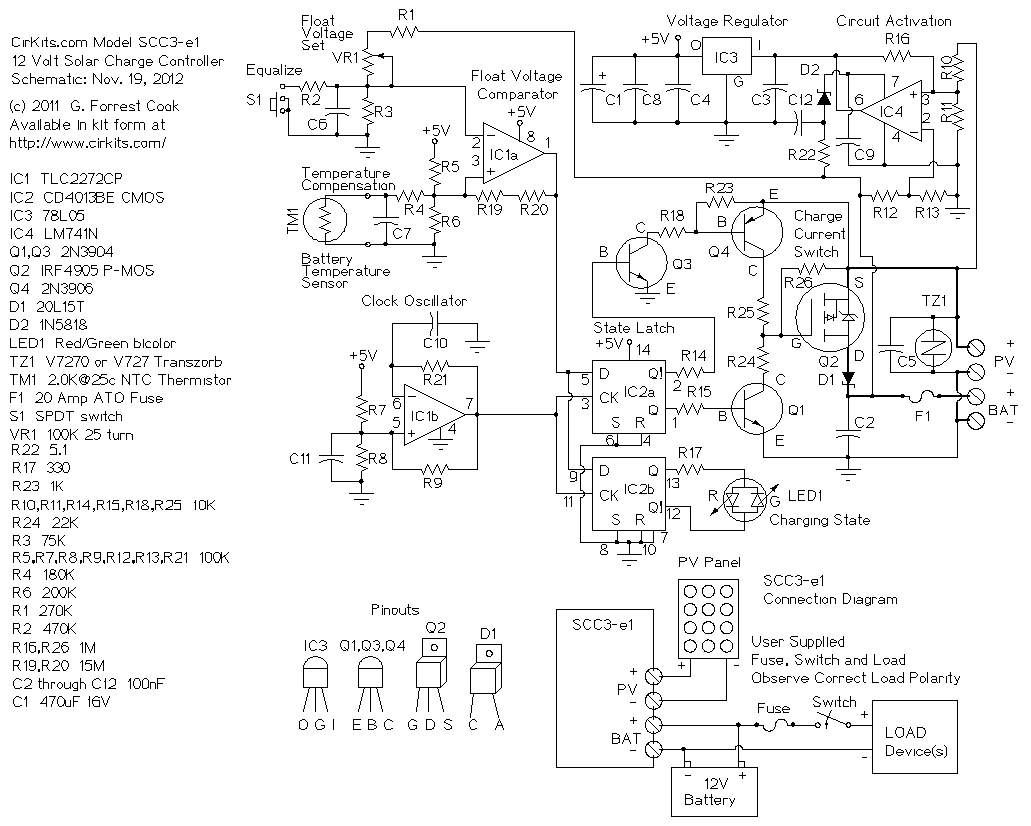

12伏20安培太阳能充电控制器

这个太阳能充电控制装置，其功能是调节从光电板流入可充电的电池电源。它易于安装，浮动电压由一个电位器调节，控制器具有均流充电、自动温度补偿和极性反接保护功能。

该电路的设计目标是高效，简单，可靠和使用的现场可更换的部件。该电路的设计是无线电静默，这使得它适合于业余无线电应用。一个标称电压12V，最大输出电流20安培的太阳能电池板，和一个额定容量为400AH的铅酸蓄电池或其他可充电电池，再加上这个太阳能充电控制器，就组成了一个中等功率的太阳能供电系统。

太阳能电池板的输出电流和电池的容量相匹配是很重要的。蓄电池典型的最大充电电流为容量的1/20（原文如此，但通常会认为是1/10），所以100AH的电池应配以输出电流不大于5安培的太阳能电池板。最好是检查电池制造商的数据表来找到最大允许充电电流，然后选择一个太阳能电池板，不超过该值。另一方面，如果太阳能电池板的输出电流过低时，电池可能永远不会完全充电。

使用

电路连接好后，把太阳能电池板放在阳光下，电池会充电。当电池电量低时，阳光照射在光伏电池上，LED将变成红色。当电池充至浮充电压时，LED会交替红/绿闪烁。当太阳下山时，LED将关闭。

在系统中，电池往往是深放电，平衡开关应该偶尔开启一段几个小时到一整天，这大大增加了电池的弱细胞的电荷。

该充电控制器可以进行扩流，见12伏太阳能充电控制器修改为60安培。
