12伏太阳能充电控制器修改为60安培

来源 solorb
浏览
发布时间 2014-01-23

本文所述电路的作用是将12伏20安培太阳能充电控制器修改为60安培,使其能够对更高容量的蓄电池进行充电。类似的修改可被执行以实现40安培(2套IRF4905的MOSFET和20L15T二极管)或80安培(4套IRF4905的MOSFET和20L15T二极管)的最大工作电流。本文介绍的修改为60安培。

这些修改是在12伏20安培太阳能充电控制器电路基础之上进行,下文称之为原电路。

原电路的修改

原电路需要一些小的改动,充电电流开关元件Q2和D1必须从原电路中去掉。电阻R24和R25应更改为新值,R24应该是6.8K,R25应该是3.3K。如果修改为40安培,R24应该是10K,R25应该是4.7K。如果修改为80安培,R24应该是4.7K,R25应该是2.2K。

热敏电阻TM1与电池接触是很重要的。

增加的场效应管和二极管

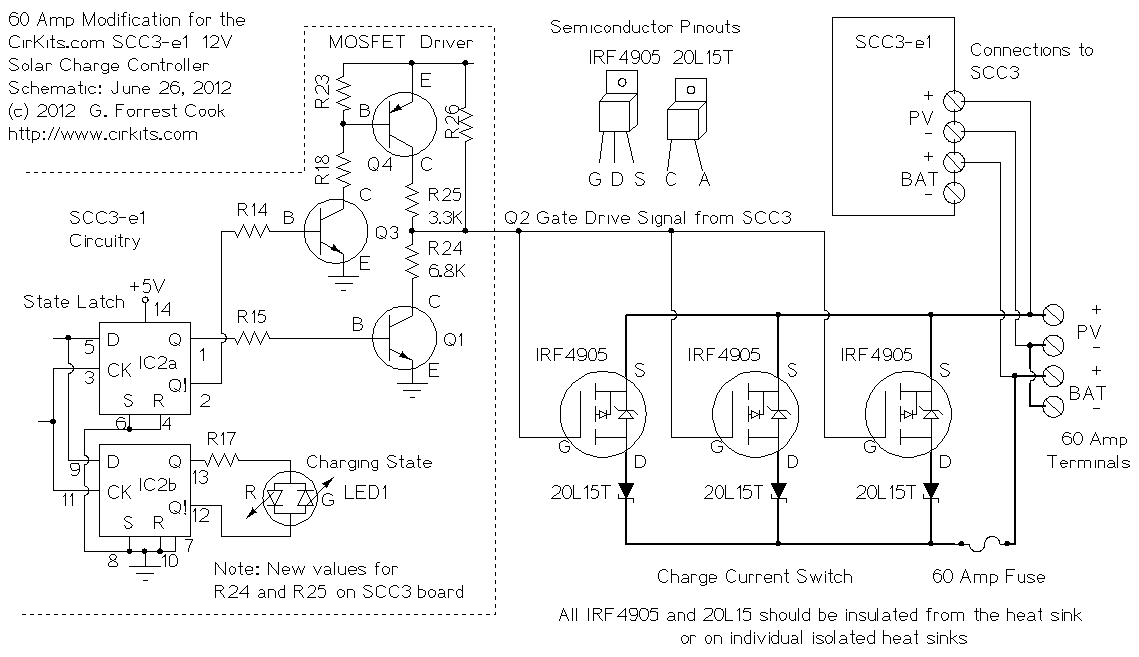

12伏太阳能充电控制器修改为60安培

虚线框中为原电路部分。

三对IRF4905 场效应晶体管和20L15T肖特基二极管需要在一个大型铝制散热片安装。这些部件应该采用导热绝缘体和塑料肩垫圈从铝制散热片绝缘。散热器导热脂应使用在绝缘体的两侧,以保证良好的热传递。

这三个场效应晶体管和肖特基二极管对应该有平等的导线长度,以确保相同的电流分布。

外部接线和保险丝

请注意电路图中加粗的走线,他们应该使用足够截面的电线。

在原理图中60安培的保险丝,可以用60安培直流规格的断路器取代。在光伏电池输出线一侧也应该安装一个保险丝或断路器。建议将所有的高电流接线安装在金属导管中防止火灾隐患。
