逻辑探头,采用CMOS 4001芯片

说明：
这种逻辑探头采用单一的CMOS 4001芯片，可以显示高，低脉冲输出。

笔记

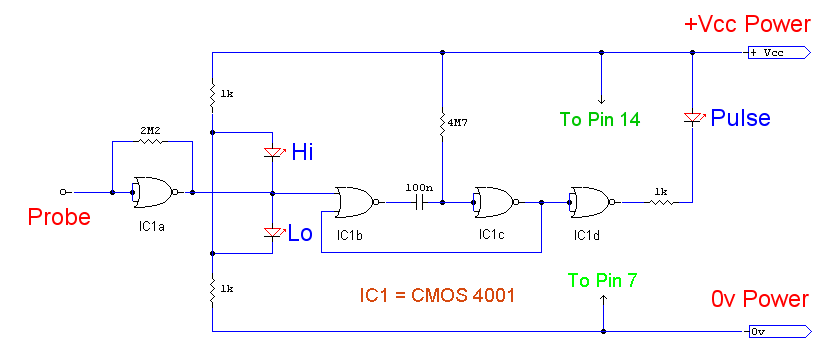

这个逻辑探头是基于一个单一的CMOS 4001芯片。 该IC包含四2输入或非门，所有的门都用在这条赛道。 功率逻辑探头取自被测电路和因为CMOS技术被使用时，该电路将与工作电压为3至15伏直流。 低于IC引脚被hown：

CMOS集成电路的使用MOSFET的，所以电源端子通常被称为V DD为漏极电压（正）和V SS为源极电压（接地端子）。 在使用TTL集成电路的正电源晶体管电路和逻辑电路通常称为V CC这是集电极volatge。 只要引脚1​​4下测试正电源和引脚7接地连接到电路那么IC将被正确上电。 在电路中的栅极可以以任何顺序，例如引脚1,2,3栅极的IC1a，标签为4,5,6栅极IC1b的等使用

输出状态
这个逻辑探头可以dispay四个输出状态，高，低，脉冲和三态（或高阻抗）。 三态输出为高阻状态，其输出引脚有没有值（它不是在逻辑0，而不是在逻辑高，你能想到的这种状态称为无穷大的阻抗）。

的IC1a（引脚引脚1,2,3）是有线作为一个2M2反馈电阻器的逆变器。 没有输入，即探头没有连接到一个逻辑电路，然后门1a中（引脚3）的输出被反馈到输入端（引脚1和2）通过2M2电阻。 这门将振荡在一个非常高的速度和由此产生的输出电压引脚3将约为电源电压的一半。 HI和LO逻辑指示灯的也被连接到一个分压器组成的两个1K的电阻。 在路口电阻上的电压也是半电源电压，因此没有输入，即三态输出没有LED的发光。

在探头输入端A高或低的逻辑条件，会造成的IC1a休息，在无论是高或低的LED照明指示的永久状态。

具有快速振荡器或时钟信号输入两种Hi和Lo LED将光，但显得比较暗淡。 增加亮度时，输入信号被减慢。 这是通过门IC1b的和IC1C这是有线作为一个单稳态实现。 的时间常数的单稳态由100n的电容和4M7电阻。 快速输入脉冲现在不断触发和重新触发，单稳态，有效地减缓了输入信号。 单稳的输出由IC1D反转，有线作为一个逆变器，并增加输出电流脉冲的LED。
