0-28V 6-8A电源供应器（LM317，2N3055）

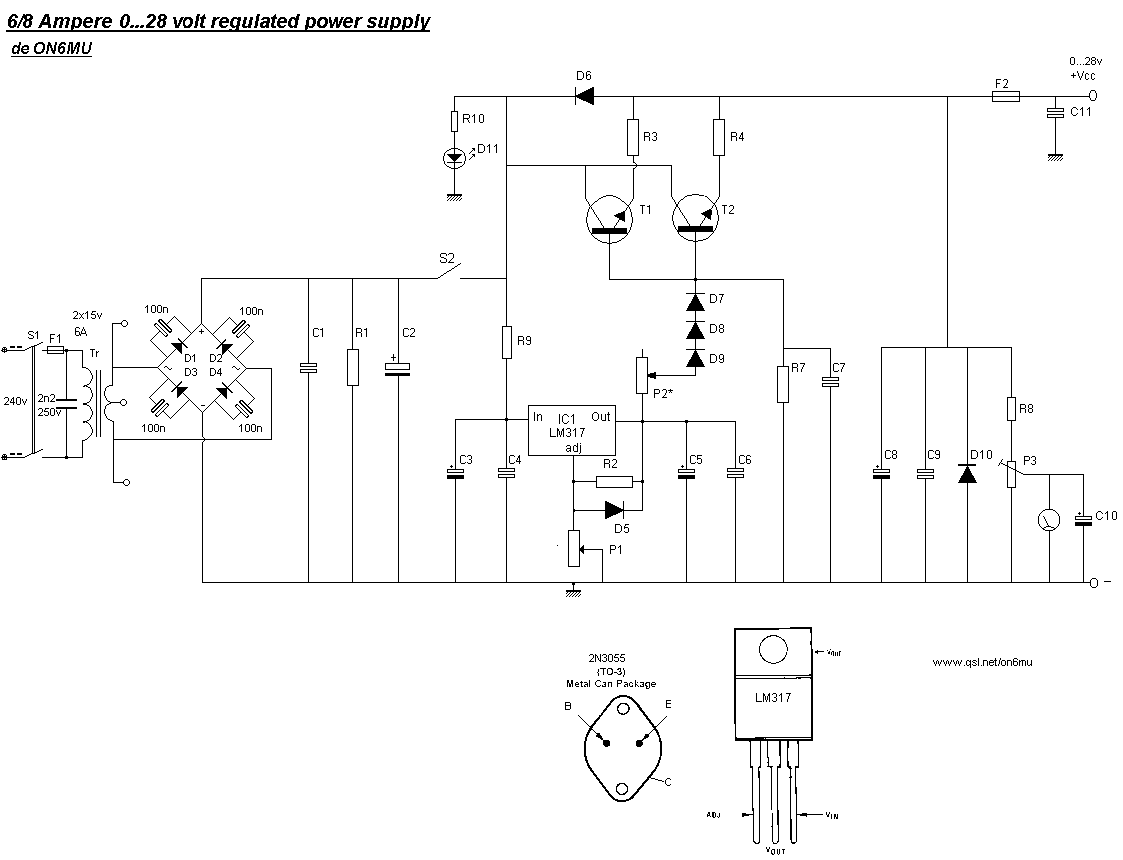

这是一个容易制作、稳定的电压调节器，从0V至28V连续可调，输出电流6（8）安培。通过使用两个2N3055三极管使负载电流足够大，你可以使用这个设计，增加功率三极管个数，以提供更大的负载电流，但需要适当的变压器和更大的散热片。

虽然LM-317可调稳压器有短路、过载和热保护，但保险丝F2是必要的，保险丝F1将保护电源变压器和整流滤波部分。由于交流电压峰值= 电压有效值x根号2，变压器次级为30V，所以在C1上测得的电压将是30Vx√2 = 30×1.41 = 42.30伏。因此，所有的电容应额定电压为50伏。

P1可以让你“规范”输出电压为0至28伏之间的任何范围。LM317的最低电压为1.2伏，为了从0V起调，3个二极管D7、D8和D9被连接在LM317的输出到2N3055晶体管的基极电路中。LM317的最大输出电压为30伏，但使用二极管D7、D8和D9后的输出电压为约30V - （3×0.6V）= 28.2V。

使用P3校准内建电压表，当然，也可以使用外部电压表。

P2将允许你在输出+ VCC设定最大可用电流的限制。当使用100欧姆/1瓦的电阻时，电流被限制在1安培，47欧姆约为3安培。

注意：
2N3055需要和散热器隔离，或者将散热器与电路其它部分隔离。请记住，使用粗线连接大电流走线。

元器件：

• 变压器次级2×15伏（30V总电压）6安培
• D1 ... D4 = 4 MR750（MR7510）二极管（MR750 =6安培）或2 x 4 1N5401（1N5408）二极管。
• F1 = 1安培
• F2 =10安培
• R1 2.2K 2.5瓦特
• R2 240欧姆
• R3，R4 0.1欧姆10瓦特
• R7 6.8K
• R8 10K
• R9 470欧姆.5瓦特
• R10 8.2K
• C1，C7，C9 47nF
• C11 22nF
• C2 4700uF/50v
• C3，C5 10uF/50v
• C4，C6 100nF
• C8 330uF/50v
• C10 1uF/16v
• D5 1N4148，1N4448，1N4151
• D6 1N4001
• D10 1N5401
• D11 LED
• D7，D8，D9 1N4001
• IC1 LM317
• 两个2N3055三极管
• P1 5K
• P2 47欧姆或220欧姆1瓦特（确保能达到0欧姆的电阻任何限制电流）
• P3 10K微调
