6伏6安培太阳能充电控制器
来源 电原理图
发布时间 2014-05-25

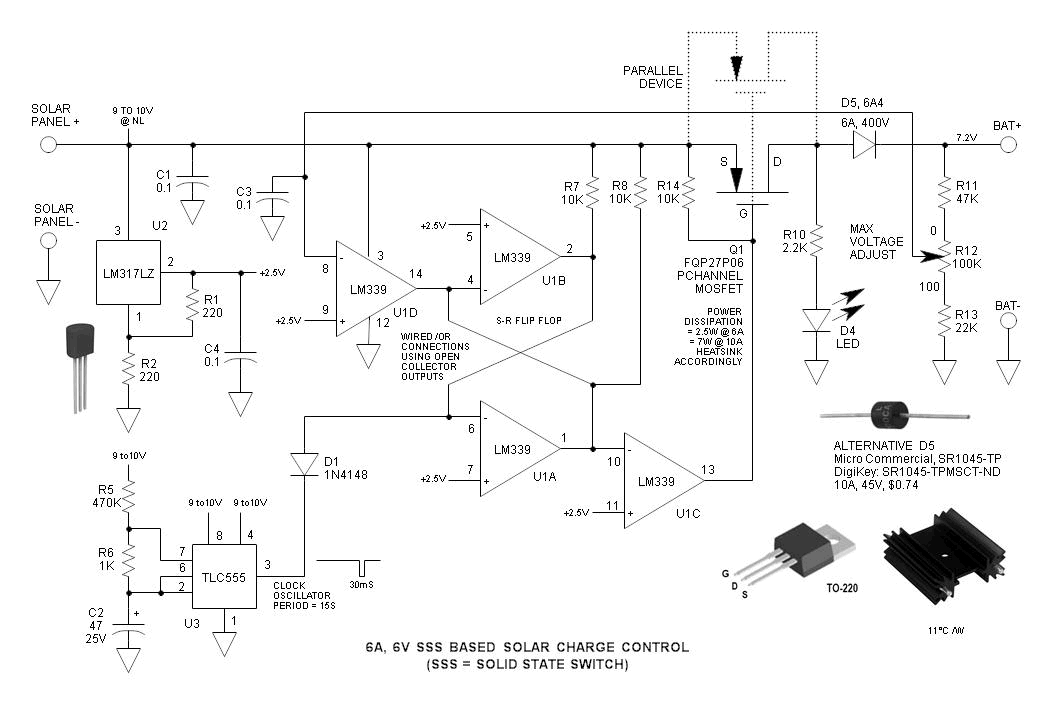

这个太阳能充电控制器用于6V蓄电池充电,一个典型应用是6A太阳能面板给60Ah蓄电池充电。
LED(D4)亮起表示电池正在充电。
调试
调节电位器(R12)在最上端,连接电路开始充电,并连续监测蓄电池电压,等电池端电压达到所需的电压,调节R12直到LED熄灭。
这个太阳能充电控制器用于6V蓄电池充电,一个典型应用是6A太阳能面板给60Ah蓄电池充电。
LED(D4)亮起表示电池正在充电。
调试
调节电位器(R12)在最上端,连接电路开始充电,并连续监测蓄电池电压,等电池端电压达到所需的电压,调节R12直到LED熄灭。
