半波振子天线的阻抗匹配及平衡转换

　　天线架设好后需要用馈线将天线与设备连接起来，而天线与馈线的连接方式，取决于天线有源振子的形状和馈线的种类，一般应考虑到阻抗匹配和平衡性问题。若连接不正确，将直接影响通信效果。

　　一、折合半波振子天线与馈线的连接（阻抗３００Ω）。

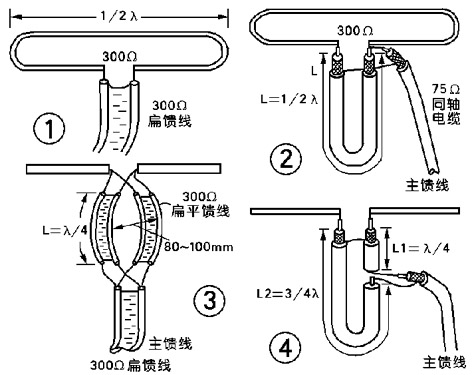

　　连接馈线采用３００Ω扁平馈线时，其连接方式最简单，即将馈线的两根导线分别接在有源振子中间开口处即可，如图１所示。

　　如果采用７５Ω同轴电缆作连接馈线，其连接方式需要把半波折合振子３００Ω阻抗变换与同轴电缆７５ω匹配。方法是载取１／２波长的同轴电缆制作成ｕ型变换器，如图２所示。先将１／２λ的同轴电缆中间芯线的两端，接在半波折合振子天线的开口处，其外层屏蔽网相连；主馈线的芯线接天线开口处的任一端，其屏蔽网连接U形变换器的屏蔽网。

　　二、半波振子天线与馈线的连接（阻抗７５Ω）

　　当馈线采用３００Ω扁平馈线时，需进行阻抗变换，方法是用１／４波长的扁平馈线两根制成阻抗变换器，接法如图３所示。

　　当馈线采用７５Ω同轴电缆时，就只需要进行平衡－不平衡转换，可采用７５Ω同轴线作U形变换器，接法如图４所示。取一根１／２λ的同轴电缆，将两端接于天线开口处并将外层相连好；再在U形变换器１／４λ处截断，其主馈线的芯线接在１／４λ处的同轴线芯线，其外层屏蔽线接在３／４λ处的同轴线芯线。

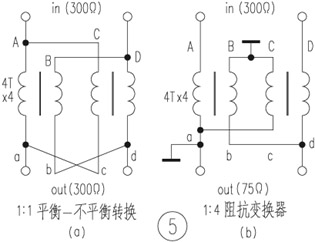

　　此外，还可用双孔磁心制作。其制作方法见图５（ａ）、（ｂ）所示。双孔磁心阻抗变换器的突出优点是体积小频带宽，缺点是抗干扰能力与选择性差。
