发射天线的方向性

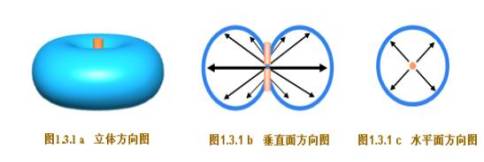

　　发射天线的的作用是将馈线传输来的能量向周围空间辐射出去，而这种辐射根据天线的不同是有不同的方向性的。一根垂直放置的半波对称振子天线辐射方向如图1.3.1 a所示。它的辐射如同 “面包圈” 形的立体方向图。

　　立体方向图虽然立体感强，但绘制困难, 图1.3.1 b 与图1.3.1 c 给出了它的两个主平面方向图，平面方向图描述天线在某指定平面上的方向性。从图1.3.1 b 可以看出，在振子的轴线方向上辐射为零，最大辐射方向在水平面上；而从图1.3.1 c 可以看出，在水平面上各个方向上的辐射一样大。

天线方向性增强

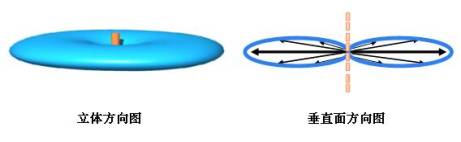

　　若干个对称振子组阵，能够控制辐射，产生“扁平的面包圈” ，把信号进一步集中到在水平面方向上。下图是4个半波对称振子沿垂线上下排列成一个垂直四元阵时的立体方向图和垂直面方向图。


也可以利用反射板可把辐射能控制到单侧方向

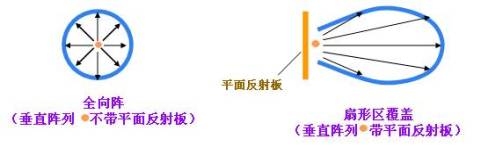

　　平面反射板放在阵列的一边构成扇形区覆盖天线。下面的水平面方向图说明了反射面的作用--反射面把功率反射到单侧方向，提高了增益。 天线的基本知识全向阵 （垂直阵列  不带平面反射板）,抛物反射面的使用，更能使天线的辐射，像光学中的探照灯那样，把能量集中到一个小立体角内，从而获得很高的增益。不言而喻，抛物面天线的构成包括两个基本要素：抛物反射面 和 放置在抛物面焦点上的辐射源。
