1:1与1:4巴仑(平衡-不平衡变换器)的制作

浏览
发布时间 2009-06-01

1:1的巴仑(平衡-不平衡变换器)
材料:
直径1mm 高强度漆包线;高频磁环,导磁100,直径在2-5公分。

制作:
先将磁环用绝缘胶带缠两层,用三根高强度漆包线搓成麻花线,在磁环上绕7圈,按图1联接即可。

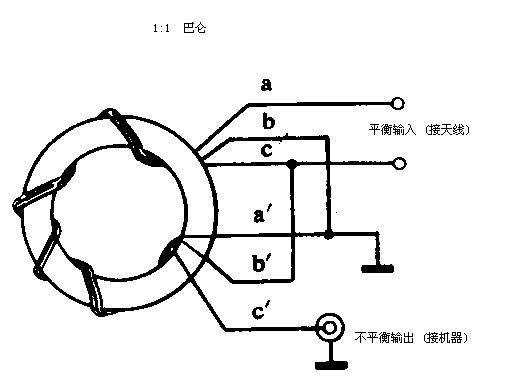

1:1巴仑
图1

1:4的巴仑(平衡-不平衡阻抗变换器)
材料与上相同

制作:
先将磁环用绝缘胶带缠两层,用两根高强度漆包线搓成麻花线,在磁环上绕7圈,按图2连接即可。

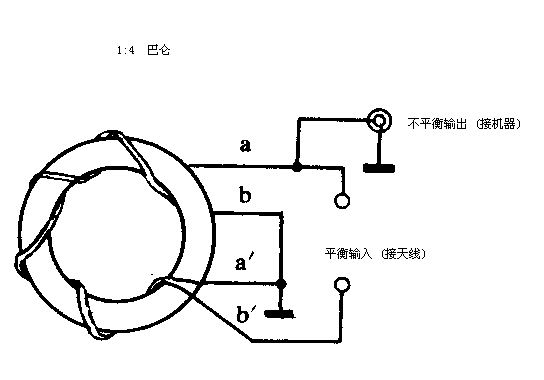

1:4巴仑
图2
