二极管小信号检波的工作原理

浏览
发布时间 2009-09-17

小信号检波是高频输入信号的振幅小于0.2V,利用二极管伏安特性弯曲部分进行频率变换,然后通过低通滤波器实现检波。通常称其为平方律检波。

二极管小信号检波的工作原理

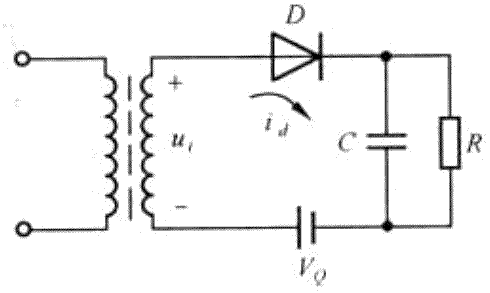

图1 二极管小信号检波电路

图1是二极管检波器的原理电路。因为是小信号输入,需外加偏压VQ使其静态工作点位于二极管特性曲线部分的Q点。当加的输入信号为调幅信号时,二极管中的电流变化规律如图2。图中输入为普通调幅信号,由于二极管伏安特性非线性,二极管的电流为失真的调幅电流iD,产生了新的频率,而其中包含有调幅信号频率成分。经过滤波器后,就可以得到所需的原调制信号。

二极管小信号检波的工作原理

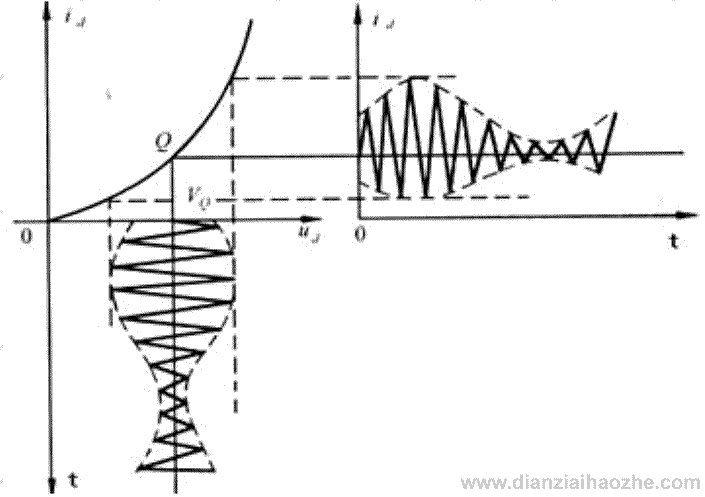

图2 输入为小信号调幅信号时的工作过程
