适合爱好者自制的VHF/UHF双波段超级J型天线

作者 刘燕北 来源 《无线电》杂志
浏览
发布时间 2011-01-13

J型天线由于其结构简单、辐射仰角极低,具有3dB的较高增益和自匹配功能、便于直接与50Ω同轴电缆连接等特点,得到了广大无线电爱好者的青睐。要实现VHF、UHF段天线合为一体,一般都需要多振子或者陷波器等频段扩展技术,因而商品天线对这些技术采用得比较多,爱好者中自制和使用常见的J型天线以单波段形式居多。本文介绍一款适合爱好者自制的VHF/UHF双波段超级J型天线

工作原理

图1为单波段J型天线。天线基本原理就是1/2波长端馈天线,这种天线不仅可以在UHF/VHF频段使用,而且在HF频段也有着广泛的应用。只不过我们在VHF/UHF频段常见的都是垂直架设,其结构形式类似于英文字母J。天线1/2波长部分为天线的振子,1/4波长部分为匹配单元。图2为高增益J型双波段天线的基本原理。

适合爱好者自制的VHF/UHF双波段超级J型天线

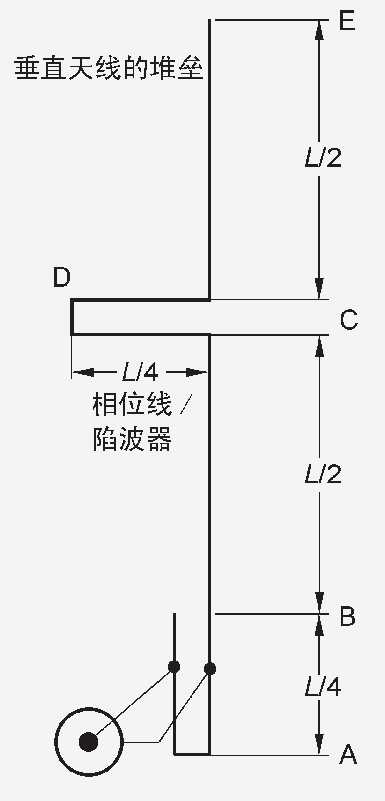

图1 2m J型天线工作基本原理图

适合爱好者自制的VHF/UHF双波段超级J型天线

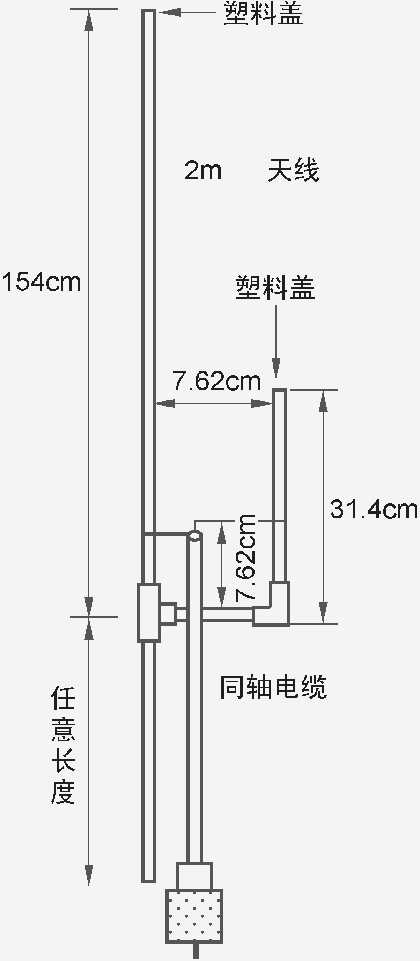

图2 高增益J型天线
