功率稍大的调频话筒电路

浏览
发布时间 2008-11-27

一个功率较大的调频话筒电路,振荡管直接采用中功率管8050,有效覆盖范围大概达数百米,外接发射天线的情况下可达1至2公里左右。电路元件参数图中已标出。

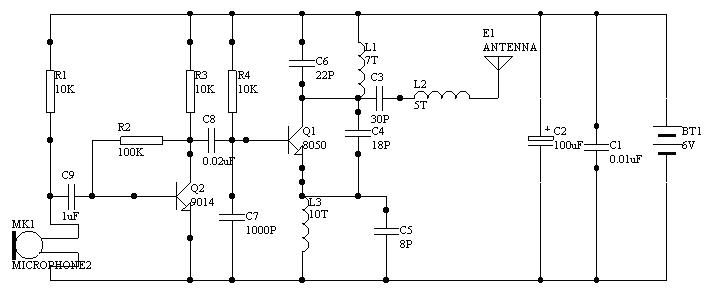

电路图如下(点击图片可放大):

功率稍大的调频话筒电路

电路十分简单,不需调试,只要确保元件接对,没有虚焊,短路就可以正常工作了。其功率约为60mw,所以工作电流较大,一般建议用充电电池,不但其可以提供大电流,而且经济,比较理想的选择。

如果仅用作固定发射,可采用电源适配器供电,但要注意滤波一定要好,不然接收到的信号会有干扰。

标签: 8050, 调频话筒
