短波天线常见的种类

浏览
发布时间 2009-03-03

  常用的短波天线主要分为3类,第一类是垂直天线(GP),第二类是偶级天线(DP),第三类为八木天线(YAGI)。除此之外,还有框型、钻石型、碟型等等,这里我们主要讨论前三类天线,其中重点探讨偶级天线及其变形。

  从使用来看,GP天线主要用于近距离—中距离通讯,尤其是近距离通讯依靠地波传送,效果非常好。而DP天线的近距离通讯效果惨不忍睹。由于高度的限制,普通爱好者不可能架设很高的天线,一般来说5-10米高度的GP天线适合自己架设。但是对于短波波长来说,这样的高度是远远不够的,例如180米波,即使1/2波长也有90米高,对于普通爱好者来说这是根本不可能实现的。因此5-10米高的短波天线如果希望用于短波全段就必须加感,这样发射的效率就很低了。

  通常GP天线用于21-29M频段较为普遍,再低的频段就不再使用GP天线了。此外,GP天线的防雷也比较难做,总不可能在天线旁边树一根比天线还高的铁管做避雷针吧?

短波天线:二分之一波长DP天线

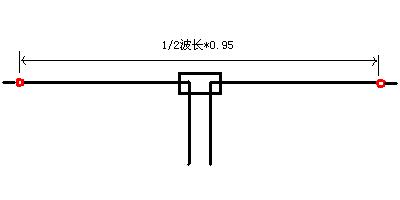

图1 DP天线

  图1是一支典型的DP天线的结构,其中红色部分为绝缘子,和两端的牵引绳隔开。主振子长度为1/2波长*0.95缩短率。为何要采用1/2波长呢?这是因为1/2波长中心抽头后两端各为1/4波长,这样天线的阻抗为50欧姆,才能够和发射机相匹配。

  DP天线主要采用天波通讯,远距离通讯的效果非常好,且架设简单,不需要竖起很高的天线,制作成本低廉,因此为大多数无线电爱好者所采用。DP天线有许多变形,下面我向大家一一做个介绍。

短波天线:倒V天线
图2 倒V天线

  倒“V”天线,这是DP天线的一种变形方式,这样做的一则可以节省天线的占地面积,另一方面,可以改善原先DP天线的近距离地波通讯效果。 但这样做之后,天线具有了方向性,参见图2中的最大辐射方向。

短波天线:多波段倒V天线
图3 多波段倒V天线

  由于短波发射机可以工作在0-30M的各个波段,因此单一长度的天线就不能满足我们的需要了,而为每一个波段分别制作一根天线又不现实。
这样,我们就需要一根多波段的倒“V”天线。这样做的好处是节省占地面积,又不需要几根天线来回切换。但这样做的坏处是各波段振子相互影响,需要逐个修剪振子的长度,以达到最佳的匹配状态。

12下一页
