冠捷液晶彩显电源电路解析及故障检修(SG6841集成块)

作者 孙唯真 来源 《无线电》杂志
浏览
发布时间 2010-12-27

冠捷AOC LM540型液晶彩显电源电路以SG6841为核心构成,这种电源还在冠捷AOC LM923、冠捷AOC LM925、冠捷AOC LM927U、翰宇P170、宏基Acer AL1713、华硕MM19S、联想LXB-L15C等型号的液晶彩显中使用,为此,本文以该款电源为例介绍其维修方法。

一、SG6841介绍

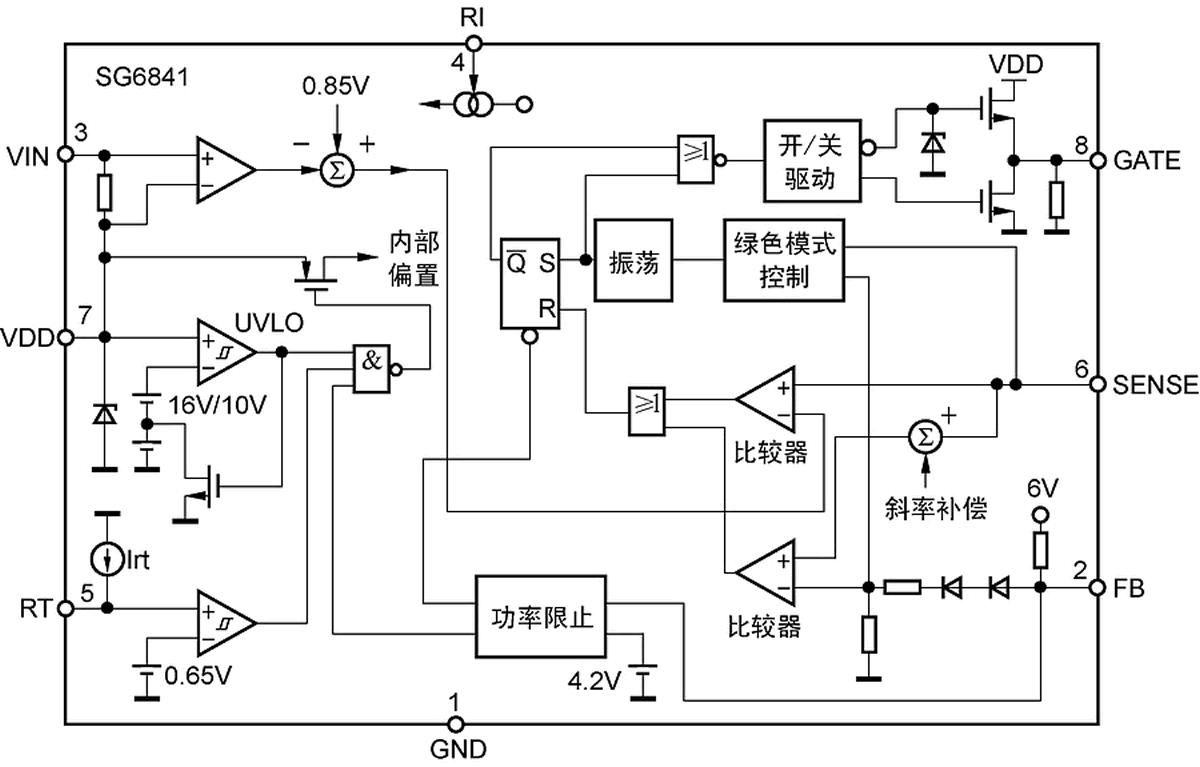

SG6841是崇贸科技公司推出的具有绿色工作模式的电源控制集成块,负责产生开关脉冲(PWM脉冲),完成稳压控制及各种保护等任务。该器件可用于打印机、液晶彩显、电源适配器等场合。SG6841内部结构如图1所示,它具有绿色工作模式(10kHz)、启动电流低(30µA)、稳压范围宽(适应 90~264V的交流电源)等特点。

SG6841内部结构框图

图1

二、电路分析

由SG6841构成的电源电路如图2所示,图中标有“NC”的元件在实际电路中未装。

1.启动过程

220V交流市电经保险管F901、负温度系数热敏电阻NR901、互感滤波器L902后,送至桥式整流电路BD901,经BD901整流、C905滤波,在C905上建立起300V左右的直流电压。该电压由R906、R907送至SG6841的3脚,由于3脚外部接有VD904、VZD905等元件,故3脚电压最高能达到20V左右。3脚电压经内部电阻对7脚外部电容(C907和C908)充电,使7脚电压上升,当7脚电压达到16V时,内部电路启动,并从8脚输出开关脉冲,开关管VT903也进入开关工作状态。电路工作后,开关变压器L2绕组上的脉冲电压经R908限流、VD902整流,C907、C908滤波后,获得12V左右的直流电压提供给7脚,作为SG6841的供电电压。

SG6841具有绿色工作模式,其运行频率随输出功率的增大而增大(即随负载增大而增大),最后达到设置值(本电路为70kHz左右)。在待机时,由于轻载运行,内部控制器会使振荡器的振荡频率很低(10kHz左右),此时电源工作于绿色模式下,其功耗在0.5W左右。按压面板上的开/关键时,整机转为工作状态,电源负载提高,电源脱离绿色工作模式,转为正常工作模式,此时振荡频率不受绿色模式控制器的控制,频率提高至设置值。两种状态之间的转换是依靠2 脚、6脚电压和内部电路来完成的。

2.各路电压输出过程

电路工作后,开关变压器初级绕组(L1绕组)上会不断产生脉冲电压,各次级绕组也会感应出脉冲电压。L4绕组上的脉冲电压经VD912整流,C925、L904、C926滤波后,得到+5V的直流电压,该电压分成两路经接插件CN102送至主板,给主板供电。
L3绕组与L4绕组串联,输出的脉冲电压经VD910整流,C922、L903、C924滤波后,得到+12V直流电压,一方面给逆变器供电;另一方面经接插件CN102送至主板,给主板供电。
