冠捷液晶彩显电源电路解析及故障检修（SG6841集成块）

3.稳压过程

该电源是通过调整开关脉冲的占空比来实现稳压控制的，稳压主取样点设在+5V输出端，辅助取样点设在+12V输出端。当某种原因（如电网电压上升，负载变轻等）引起各路输出电压上升时，+5V电压也必上升，经R925、R926分压后，送至IC903（THL431）控制脚的电压也上升，从而使IC903 导通加强，IC902中的发光二极管和光电三极管导通也增强，SG6841的2脚电压下降，经内部电路调节后，其8脚输出的脉冲宽度变窄（占空比减小），开关管VT903饱和时间缩短，开关变压器初级储存的能量下降，向次级释放的能量也自然下降，各路输出电压也下降。当某种原因引起各路输出电压下降时，则稳压过程与上述相反。

当只设主取样点时，+5V电压约为6.2V，+12V电压约为15V；当主取样点和辅助取样点同时存在时，+5V和+12V输出才正常。
事实上，当+12V和+5V分别超过12.2V和5.1V时，VZD902、VZD903、R927等元件也会参与稳压作用，以加大稳压环路的调节力度，提高稳压精度。

4. 保护过程

（1）开关管防击穿保护
开关变压器的初级绕组上接有反峰吸收网络，由VD901、C906和R903组成。当开关管截止的瞬间。初级绕组产生下正、上负的反峰电压，该电压与 C905上的300V电压叠加后作用于开关管的漏—源之间，很容易击穿开关管。使用反峰吸收网络后，能使初级绕组上的反峰脉冲经反峰吸收网络而释放，从而有效地保护了开关管。

（2）过流保护
当某种原因（如负载过重等）引起开关管VT903的电流增大时，VT903源极电压（由R919检测）也必升高。该电压送至SG6841的6脚，只要6脚电压达到0.85V，并持续150ns时，内部过流保护电路动作，使8脚提前输出低电平，VT903提前截止，从而有效抑制电流的进一步上升。若6脚电压达到1V时，则8脚停止脉冲输出，电源停止工作，以实现过流保护。

（3）欠压保护
欠压保护是由SG6841的7脚内部电路来完成的。开机后，C907被充电，若C907上的电压不能达到16V，说明市电太低，SG6841不会工作，处于欠压保护状态。
一旦电路工作后，7脚电压只需维持在10～16V即可。如果某种原因使得C907两端电压下降至10V以下时，SG6841的8脚就立即停止脉冲的输出，进入欠压保护状态。

（4）过压保护
当稳压环路开路，各路输出电压会大幅上升时，此时SG6841的2脚电压也会上升，只要2脚电压达到4.2V，且持续31ms时，8脚就会停止脉冲输出，实现过压保护功能。

VT901和VT902接成正反馈形式（相当于一个单向晶闸管），用于SG6841供电过压保护。SG6841的7脚供电电压应小于20V，否则就有损坏的危险。当某种原因（如稳压环路故障）引起7脚电压超过20V时，VZD901导通，进而使VT902也导通，随即VT901也导通，于是两管形成强烈的正反馈作用，结果使VT901和VT902飞快饱和。由于VT902的饱和，使得SG6841的4脚钳位在低电平（1V以下），故8脚停止脉冲输出，电源停止工作，这样就保护了SG6841免受高供电电压的冲击而损坏。

（5）过热保护
SG6841的5脚外部可接负温度系数热敏电阻，以将温度的变化转换为电压的变化，当5脚电压下降至0.65V时，8脚输出的脉冲宽度将会减小，以降低电路的功耗。当5脚电压下降至0.62V时，8脚就会停止脉冲输出，实现过热保护。

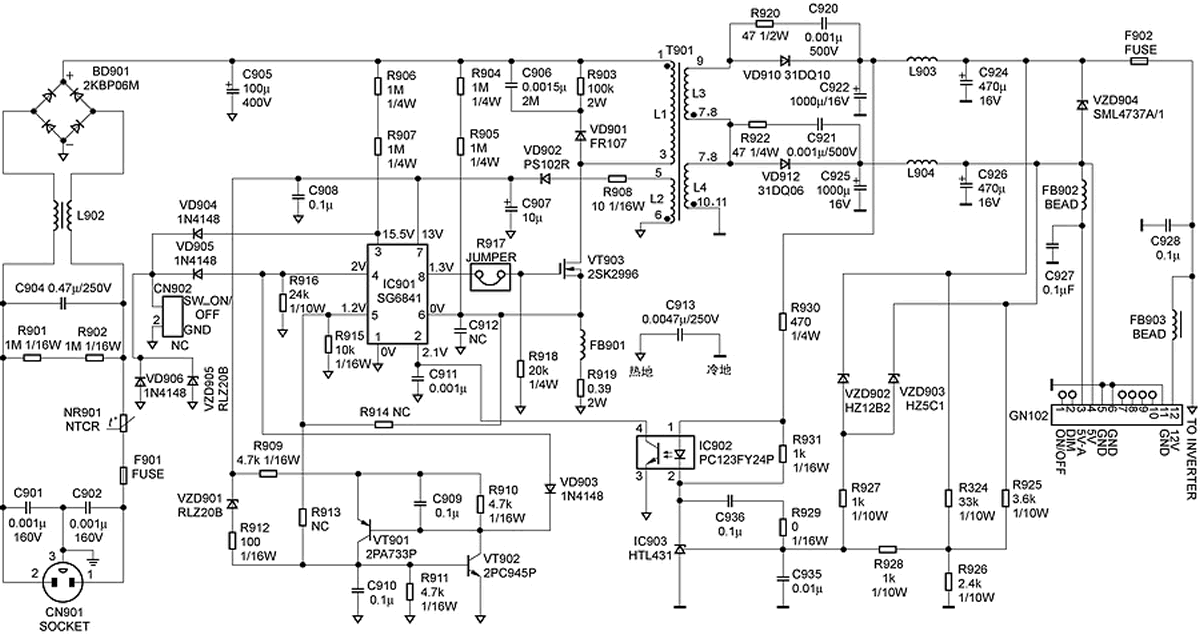

图2
