采用更换电池电芯的办法修复老化的手机电池

作者 刘福胜 来源 《无线电》杂志 2009.02
发布时间 2010-12-28

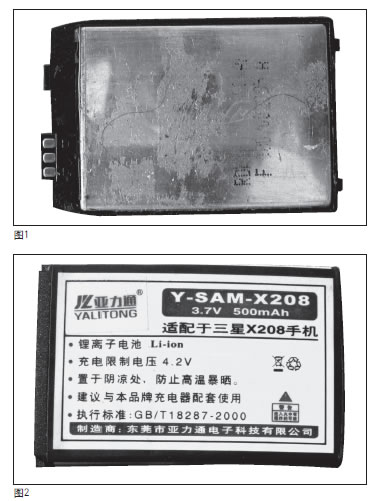

手机电池年久老化只能购买新电池,可让人郁闷的是,个别款型的电池竟会让你踏破铁鞋无觅处,笔者的天语A699手机电池就是个案之一。拿A699手机原配电池(图1)外形与其他常见电池做比对,特殊之处是电池卡脚和供电触点整体凸出,令其与众不同、而难觅踪迹。惊诧原配电池之高价又青睐兼容电池的廉价,遂动起心思自己DIY吧。手机电池无法互换受制于电池的体形和供电触点,这似乎并没有给我们留下可以操作的空间,但是,你只要听说电池内部电芯却都大同小异,你就会心迎曙光。

采用更换电池电芯的办法修复老化的手机电池

手机电池电芯的确都是方方正正的,而且只有两个电极、即一正一负,输出电压均为3.6V或3.7V。在忽略内部材料和工艺的同时,也可以理解为电芯体积越大越厚,容量(mAH)也就越大,当然,成熟的制造工艺,在有效控制电芯体积的同时,又满足了大容量的电力储备,这就是热卖中的商务电池,小小的体积却有着1200mAH、甚至是更大的电流储备。我用的方法是:寻找到一款体形略小于本手机的电池(图2),容量不低于600mAH;取出电芯,并用其替换A699电池电芯。

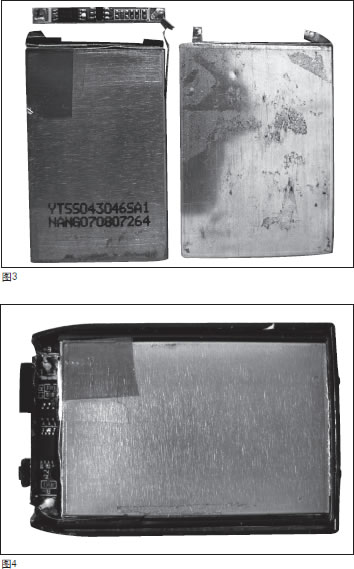

具体操作甚为简便,分别撕掉两块电池表面的贴纸或者塑料薄膜,露出电芯(图3),确定正负极性并做好标记后,用烙铁焊开旧电芯的两个电极,保留原电池中的窄条电路板,该电路板为手机提供电池ID(电池身份/编码);有的还承担充放电保护作用。对准极性装入新电芯,焊好正、负极引线。若新电芯与原电池外框存在空隙,可填充塑料薄片,再用透明胶带缠绕固定即可装入手机中。瞧着完美的创意(图4),你尽可夸下海口,制作手机电池不过如此。
