射频功率监测电路

浏览
发布时间 2009-08-24

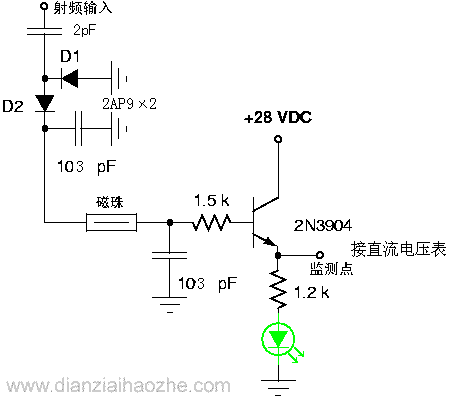

如图,该射频功率监测电路由倍压整流滤波和LED驱动电路构成,结构原理都很简单。可用于要求不高的射频功率实时监测,由LED发光强弱来指示射频功率的强弱,如加接直流电压表则可以更精确地了解射频功率的大小。

电路中,射频输入信号经2PF电容后,由D1、D2和10000PF电容对其2倍压整流滤波。然后给三极管2N3904提供基极电流,驱动LED发光并在监测点提供直流电平输出以驳接直流电压表。电路中的磁珠用来吸收残余射频信号,抑制其对后级电路产生干扰。

射频功率监测电路
