电感变压器的种类和应用

浏览
发布时间 2009-07-21

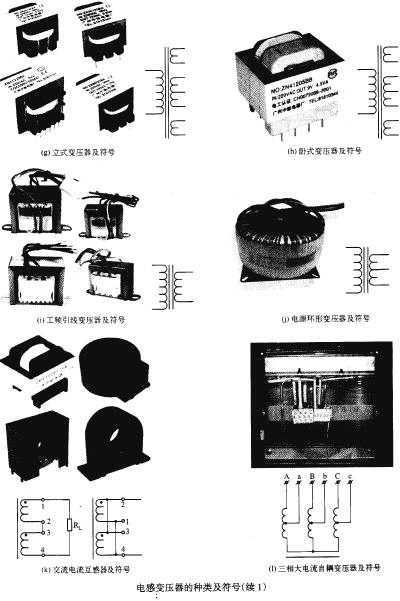

电感变压器的种类很多,所选用的材料各不相同,常见的有低频电感变压器、高频电感变压器、脉冲电感变压器及磁芯电感变压器等。电感变压器的种类及符号如图 3-122所示:图(a)为中频变压器,M (b)为音频输人、输出变压器,图(c)为回扫变压器,Rl(d)为高频铁氧体环形变压器,图(e)为高压变压器,图(f)为脉冲开关变压器,图(g)为立式变压器,图(h)为卧式变压器,m(i)为工频引线变压器,Rl(J)为电源环形变压器,图(k)为交流电流互感器,图(1)为三相大电流自祸变压器,图(m)为低压大电流变压器,图(n)为三相大电流变压器,图(o)为电子管收音机电源变压器。

(1)电感变压器(铁芯变压器)硅钢片的种类、规格及数据

硅钢片是由含有硅(Si)元素的钢板或钢带经加工而制成的。它的电磁性能在很大程度上决定于钢板或钢带的含硅量、轧制方法、结构特性及厚度等。

①硅钢片的主要品种。根据含硅量的不同,可分为低、中、较高、高四种合金。

电感变压器的种类和应用

电感变压器的种类和应用

电感变压器的种类和应用 ‘

冷轧片与热轧片相比较有以下几个优点:电功率损失较低;沿晶粒取向的方向有较高的磁感,可以得到较大的磁通;含硅量较低,力学性能好;厚度均匀,表面光滑,加工损耗小。在热轧硅钢片中,晶粒是杂乱排列的,因此没有方向性,而在冷轧硅钢片中,晶粒按照一定的规律排列。如“高斯织构”的硅钢片(又称为单取向硅钢片),沿轧制方向具有最大的磁感,而与其相垂直的方向磁感量小。因此这种硅钢片最宜制成钢带,如CD型铁芯片。“立方织构”硅钢片(又称为双取向硅钢片、取向小硅钢片),沿轧制方向和与它相垂直的方向有最大的磁感。这种硅钢片可制成普通变压器铁芯片。 普通低频电感变压器所使用的硅钢片厚度为0.35~或0 .5~。脉冲电感变压器所使用的硅钢片厚度为0.2-0.05~。
