DTMB天线之双菱天线制作方法

浏览
发布时间 2016-04-09

用木架做支撑,然后用普通导线就可以制作出性能良好的双菱天线。双菱天线增益优于四单元八木天线,若加装反射板则优于六单元八木天线,并且双菱天线频带宽度比八木天线更宽。

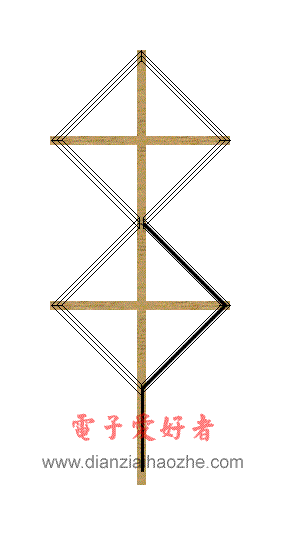

这是用木架加导线制作双菱天线的图示:

用木架和导线制作双菱天线

根据计算好的尺寸在木杆上钉两根横杆,然后用三根裸导线按菱形结构固定在木架上。三根导线彼此平行,也就是从大到小的三个菱形组合在一起。各个转角处用一根短导线将三根导线焊接在一起,中间连接同轴电缆处整体呈“><“形,左边六根导线焊接在一起,右边六根导线焊接在一起,同轴电缆芯线和屏蔽线分别接左右两边即可。下引同轴电缆走线是有讲究的,需要沿着菱形边框往下引出,如图中粗线所示。

双菱天线的每个菱形周长均为一个波长,边长为四分之一波长。这里以三根导线制作,就以中间这根导线的周长为一个波长来制作。

为双菱天线加装反射器提高增益

为了获得更高增益,可以为双菱天线加装反射器,这里给它加装栅网结构的反射器。加装反射器的双菱天线增益可以提高一倍。

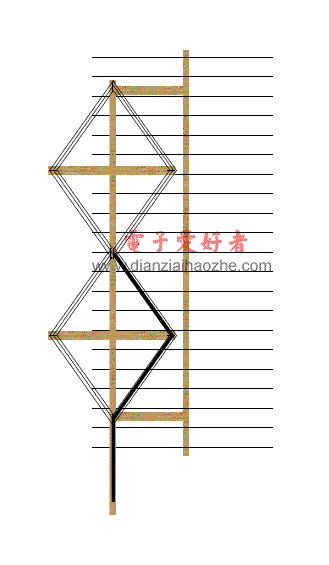

带反射器的双菱天线

如图所示,在原来木架后方加装支撑反射器的木架,然后从上到下水平排列多根金属线,如果金属线较细软,可以订一个框形架子。金属线间距需小于十分之一波长,一般取0.1~0.05波长之间。
