四分之一波长平衡变换器

浏览
发布时间 2016-04-01

四分之一波长平衡变换器是1:1变换器,输入输出阻抗相同,只进行平衡-不平衡变换。它的应用例如在基本半波振子天线中,半波振子天线属平衡型,同轴电缆属不平衡型,需要进行平衡-不平衡变换。

四分之一波长平衡变换器

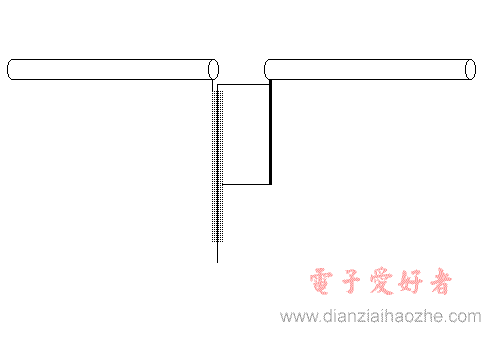

上图是四分之一波长平衡变换器连线示意图,其中粗线部分为四分之一波长导线。四分之一波长线对天线来说阻抗相当于无穷大,对信号没有影响。

λ/4平衡变换器具体连线:

一、下引同轴电缆屏蔽线和芯线分别与振子两个馈电点连接;

二、取四分之一波长导线,一端与同轴电缆芯线连接的馈电点相连,另一端与同轴电缆屏蔽层相连。

注意:λ/4导线与同轴电缆平行保持数厘米的距离。
