驻极体传声器(驻极体话筒)

发布时间 2009-07-21

驻极体传声器(话筒)。驻极体传声器是一种利用驻极体材料制作的新型电容式传声驻极体是一种永久极化的电介质,利用驻极体高分子材料制作振膜(或后极板),因为本身带有半永久性的表面电荷,就无须极化电压,前置放大器使用低噪声的场效应管。这种传声器的结构简单,电声性能较好,震动、体积小,价格较低,故而应用日益广泛,特别在录音设备中。

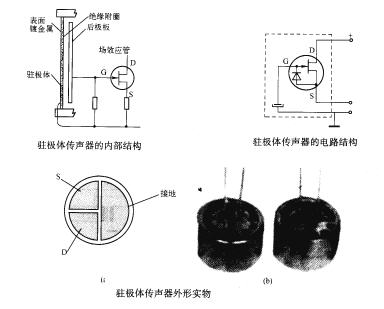

驻极体传声器由声电转换和阻抗变换两部分组成。它的内部结构如下图所示。声电转换的关键元件是驻极体振动膜,是一片极薄的塑料膜片,在其中的一面蒸发上一层纯金薄膜,然后再经过高压电场驻极后,两面分别驻有异性电荷。膜片的蒸金面向外,与金属外壳相连通。膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开。

这样,蒸金膜与金属极板之间就形成了一个电容。当驻极体膜片遇到声波振动时,引起电容两端的电场发生变化,从而产生随声波变化而变化的交变电压。驻极体膜片与金属极板之间的电容量比较小,一般为几十皮法,因而它的输出阻抗值很高,约几十兆欧以上。这样高的阻抗是不能直接与音频放大器相匹配的。所以在传声器内接人一只结型场效应晶体三极管来进行阻抗转换。

场效应管的特点是输人阻抗极高、噪声系数低。普通场效应管有源极(S)、栅极(G)和漏极(D) o一般驻极体传声器是在内部源极和栅极间再复合一只二极管的专用场效应管。接二极管的目的是在场效应管受强信号冲击时起保护作用,如图3-203所示。场效应管的栅极接金属极板,这样驻极体传声器的输出线便有三根:源极S,一般用蓝色塑料线;漏极D,一般用红色塑料线和连接金属外壳的屏蔽线,如下图所示。

驻极体传声器与电路的接法有两种,如下图所示:图(a)为源极输出;图(b)为漏极输出。

驻极体传声器(驻极体话筒)

源极输出类似晶体三极管的射极输出,需用三根引出线,漏极D接电源正极,源极S与地之间接一电阻RS来提供源极电压,信号由源极经电容C输出,屏蔽线接地起屏蔽作用。源极输出阻抗小于2 kΩ,电路比较稳定,动态范围大,但输出信号比漏极输出小。漏极输出类似晶体三极管的共发射极,只需两根引出线,漏极D与电源正极间接一漏极电阻RD,信号由漏极D经电容C输出,源极S与编织线一起接地,漏极输出有电压增益,因而传声器灵敏度比源极输出时要高,但电路动态范围略小。RS和RD的阻值要根据电源的电压大小来决定,一般在1-3KΩ之间。无论是源极输出或漏极输出,驻极体传声器必须提供直流电压才能工作。因为它内部装有场效应管。
