业余条件下DIY一套桌面音响的方法

作者 Youngstone 来源 《无线电》杂志
浏览
发布时间 2011-01-08

相信很多朋友都会拥有一套小的桌面音响,用来搭配电脑作为闲暇时听听音乐。桌面音响体积小,功率不大,耗电量低,重放效果基本满足一般性欣赏要求,因此以极高的性价比被人们所青睐;本文将通过一套桌面音响的制作介绍业余条件下DIY的方法,希望能给广大爱好者提供参考和启发。

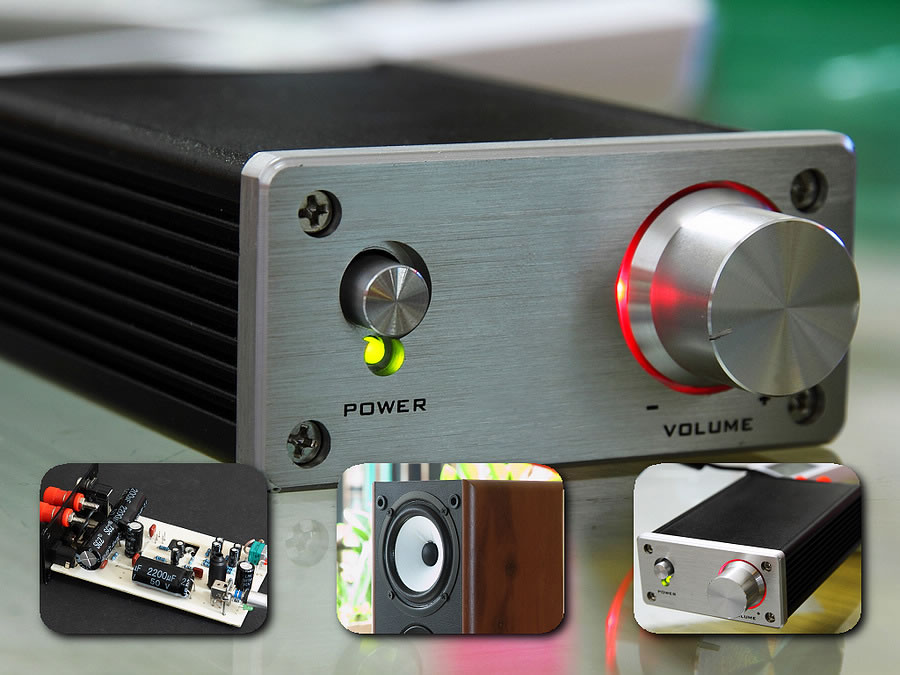

功放

方案及选材

Mini音响,顾名思义,就是以小而著称,主要表现在体积和功率两方面,市场上销售的多媒体音响,大部分是把功放模块嵌入在音箱内部,这样的设计主要是为降低成本。而对于我们的DIY而言,则应重点从制作难易度、个人的外观取向等方面着手。在这里,笔者使用了功放和音箱分离设计的方案,整个系统的结构框架如图1所示,其中功放和音箱就是我们要制作的部分。

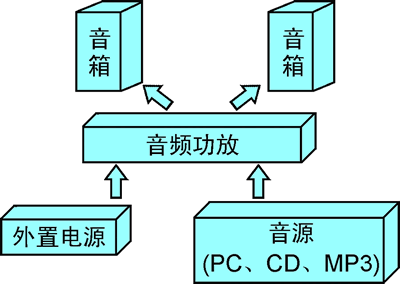

系统框架图
图1  系统框架图

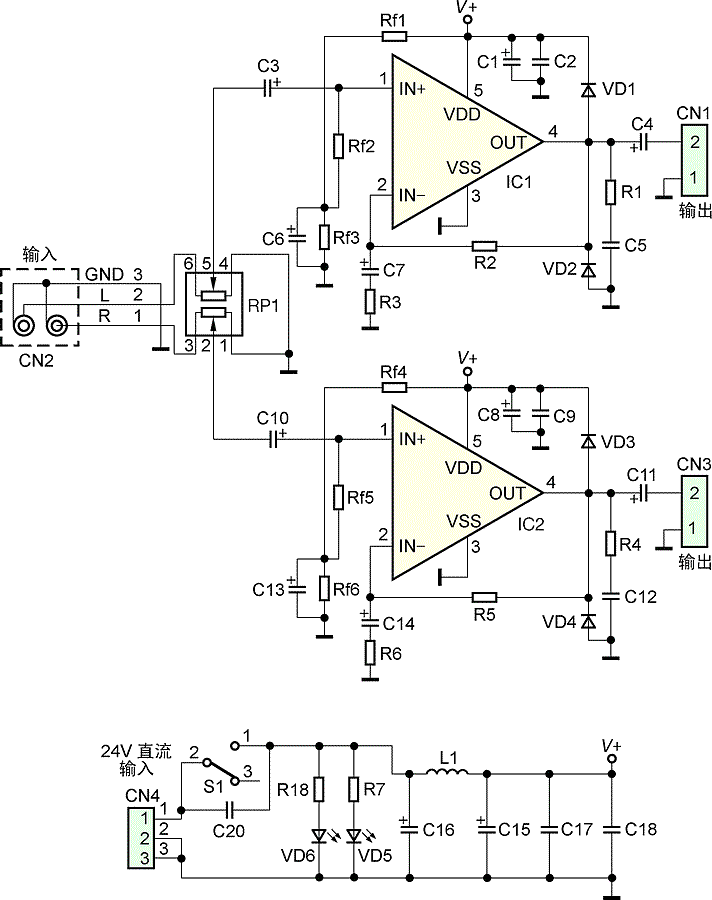

功放电路原理图
图2  功放电路原理图

家庭日常听音乐,具有5W以上的输出功率就足够,我们无需制作动辄几十瓦的音频功放,本制作选择了意法半导体公司的TDA2030A单声道功放芯片,在 4Ω负载下能有18W的额定输出功率,它价格便宜,使用广泛,容易购买,且外围电路简单,很适合业余条件的DIY制作。功放电路方案确定以后,我们就可以根据输出功率选择合适的扬声器来制作音箱,一般尺寸大的扬声器,其低音表现力要更好,但是相应的音箱体积也会增大,由于我们这款音箱的主要用途是小功率下听音乐,因此选择了4英寸的全频扬声器,在低成本的情况下又能保证中频部分的效果。

手工DIY,困难最大的就是外观结构的处理,因此,我们应尽可能利用现成的材料作为外壳,这样既能制作自己想要的作品,又保证了良好的外观。对于本制作,我们需要从市场上选择合适的功放外壳和音箱箱体,并根据这些结构的尺寸设计制作电子部分,这也是本文重点所在,下面将从功放和音箱两部分进行阐述。

12345下一页
