业余条件下DIY一套桌面音响的方法

功放制作

采用集成芯片制作功放时，笔者建议采用厂家给出的参考电路，因为那是最平衡表现芯片工作参数的电路。图2所示的是本制作所采用的电路图，这也是厂家给出的参考电路，由于使用外部24V/2A的开关电源适配器，所以采用了直流24V单电源设计。

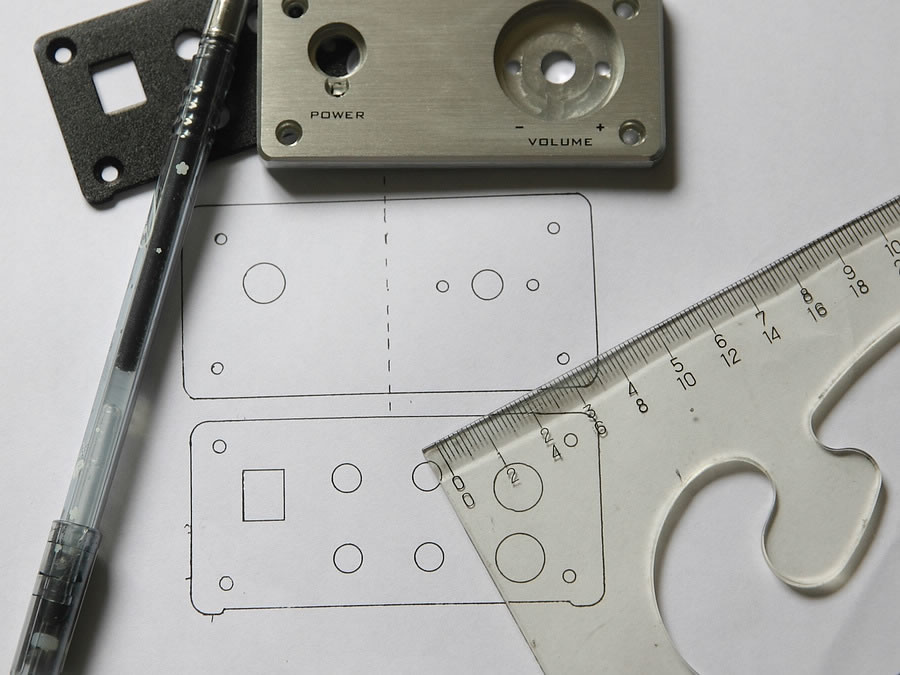

图3  结构尺寸测量

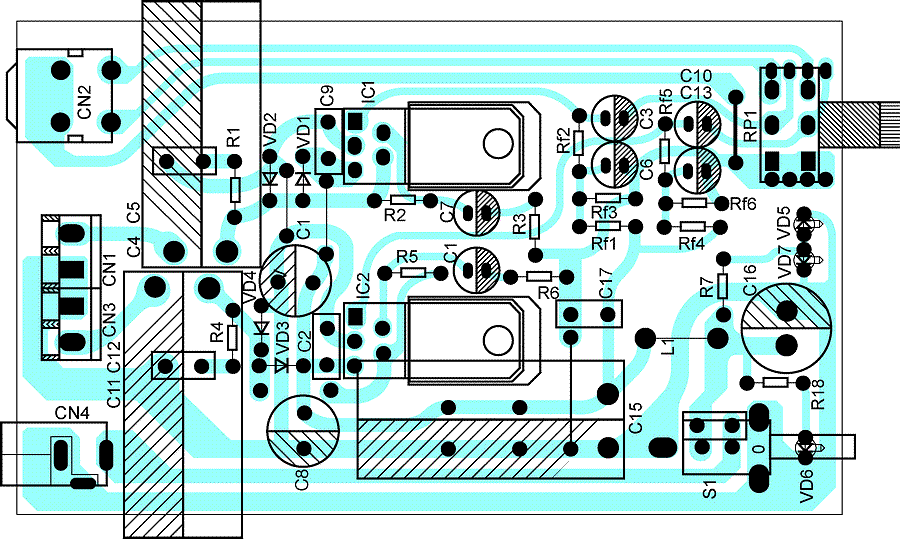

图4  印制电路图

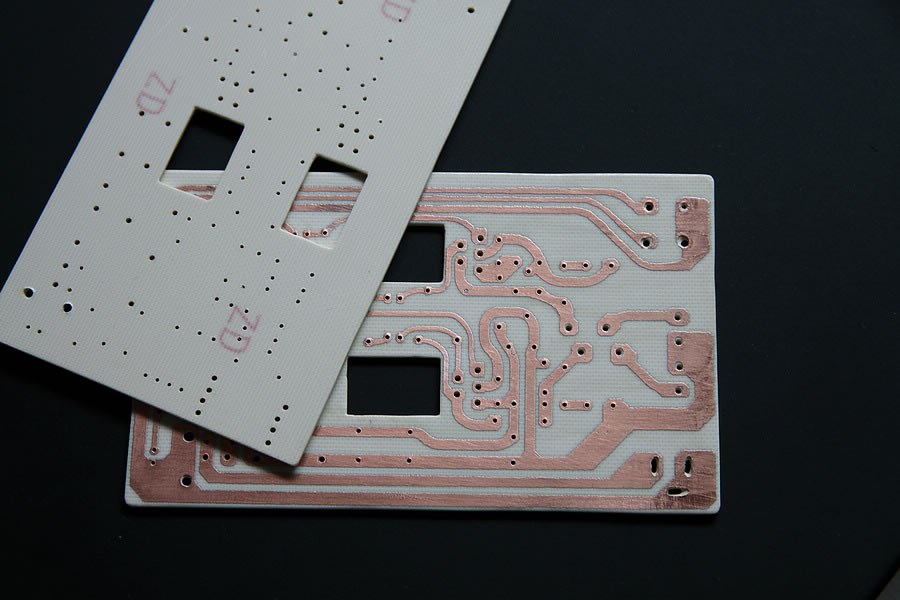

图5  印制电路板

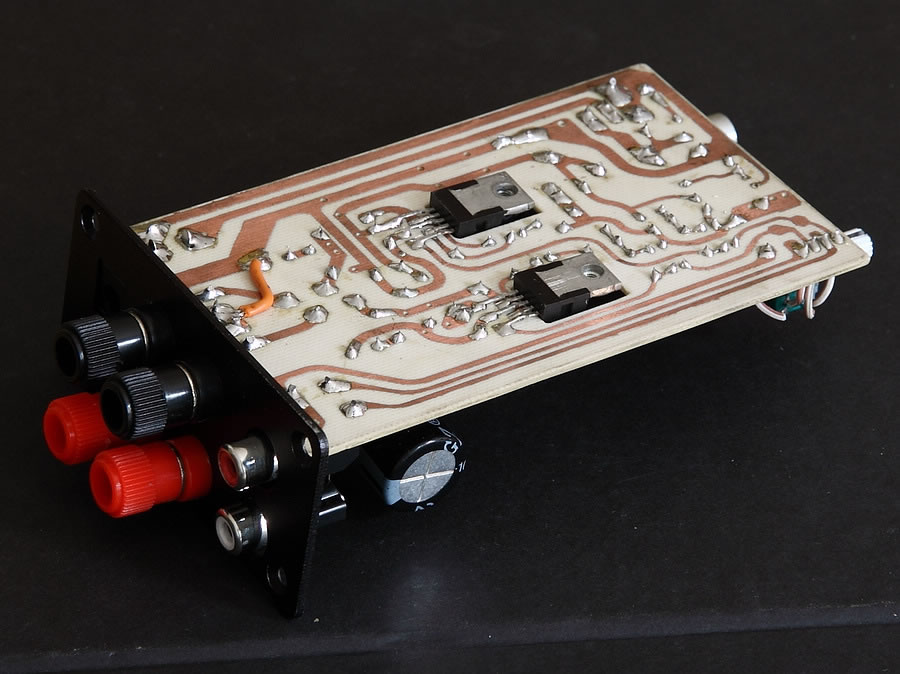

图6  焊接完成的电路板

确定好电路后，就可以着手印制电路板的设计制作，我们可以使用protel等专业的软件进行绘制，但在这之前，还需要根据现有的外壳确定电路板上各个接插口的位置，比如音量电位器、音频输入/输出端子、电源输入接口、电源开关等，所以需要先确定外壳上各相应部分的尺寸。为了更好的测量，我们把外壳的前后面板部分的轮廓描在白纸上，再直接在纸上进行测量，如图3所示。确定好接口位置、电路板的尺寸以后，就可以开始印制电路板绘制，图4所示的是完成后的印制电路图。
