业余条件下DIY一套桌面音响的方法

作者 Youngstone 来源 《无线电》杂志
发布时间 2011-01-08

焊接完成的电路板
图7  焊接完成的电路板

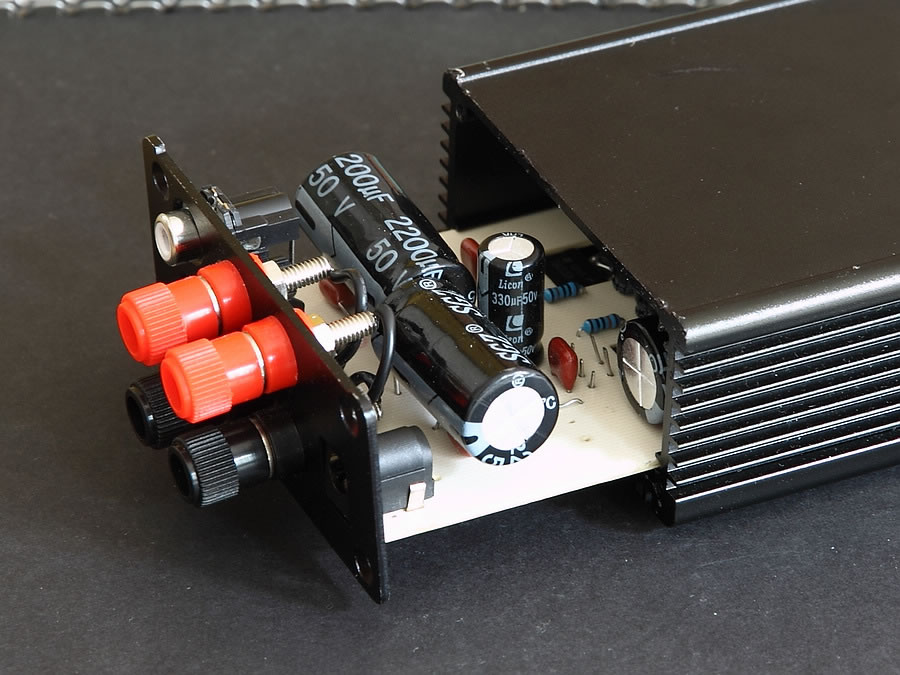

整机组装
图8  整机组装

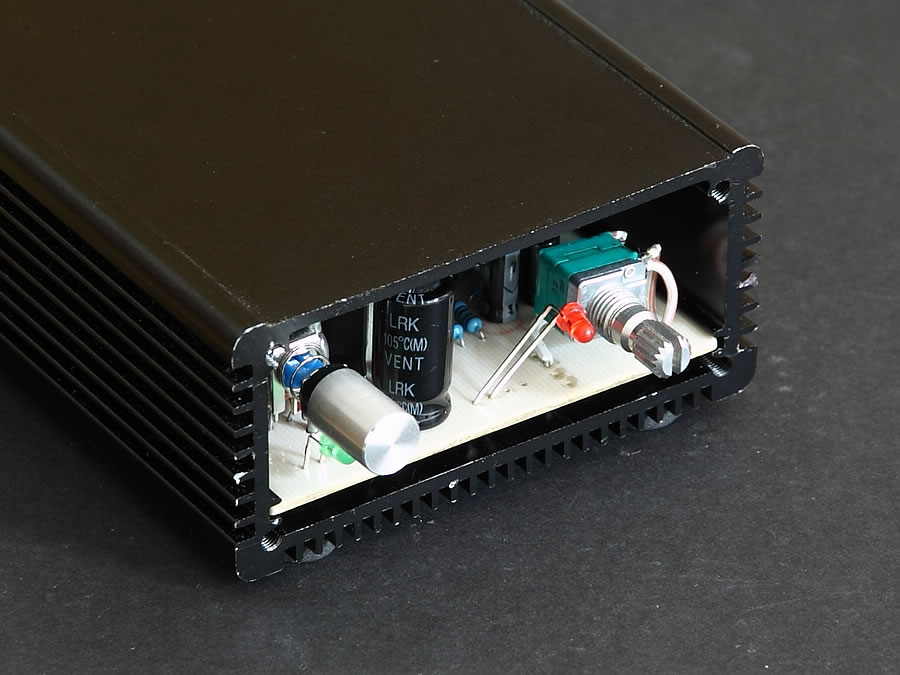

整机组装
图9  整机组装

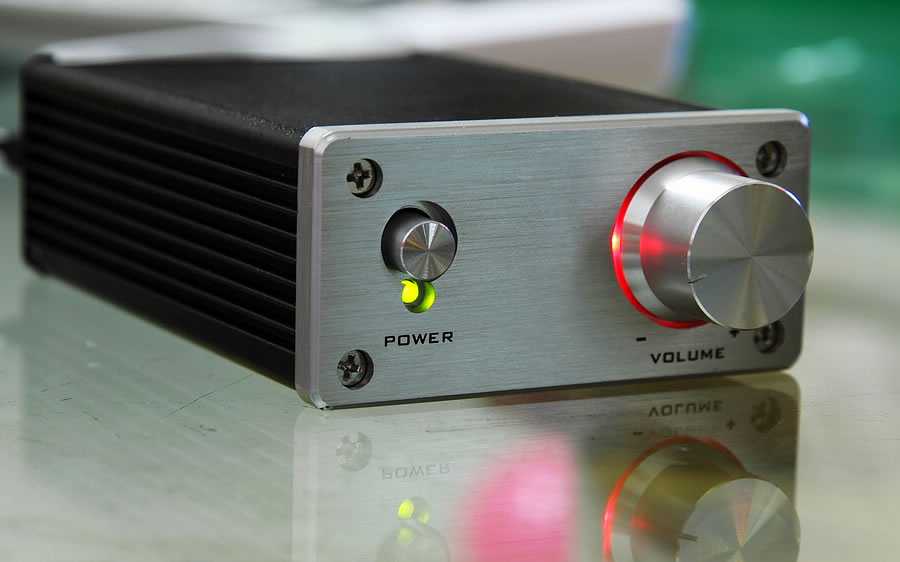

制作完成的功放
图10  制作完成的功放

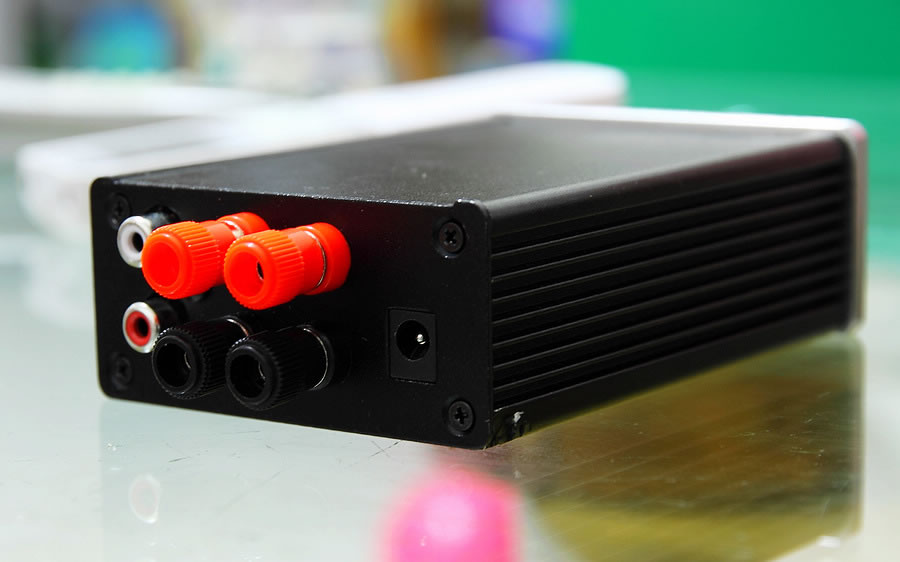

制作完成的功放
图11  制作完成的功放

电路板的制作,可以直接把设计好的文件发给厂家做板,有条件的也可以自己手工制作,这次笔者采用了热转印手工制作方法,图5所示的是制作好的电路板。接下来将进行焊接和装配,由于使用的功放外壳本身为铝材质,可直接当作散热片作用,所以TDA2030 功放芯片采用卧式安装,把散热基板固定在外壳上;外壳内部高度很小,对于大的电容元件,也需要卧式安装。图6、7所示的为安装完成的电路板实物。接着便可进行整机的组装,如图8、9所示,完成后的实物如图10、11所示。到此,功放便制作完成,检查无误后可上电测试。
