音频衰减器;π型音量衰减电路

浏览
发布时间 2016-03-27

在电子制作中,一个输出功率较高的音源连接到功放电路时,需要这样一个音频衰减电路对音量进行衰减。这里指的强音源输出音频电压可达数百毫伏甚至几伏,直接输入功放电路中会造成声音失真甚至损坏功放电路。

音频衰减器;π型音量衰减电路

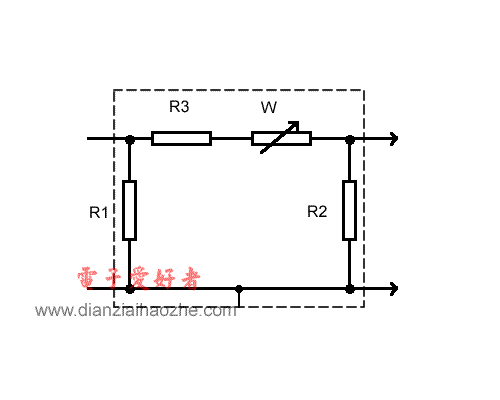

可以形象的称这个电路为π型音频衰减器。根据取值可以将音频输入电压衰减至原来的几分之一到数千分之一。因为是纯电阻衰减电路,它对频率响应范围几乎没有影响。

左侧音源输入,R1用来匹配音源的输出阻抗,如果是耳机输出的,阻值数十欧姆较合适;如果是扬声器输出的,阻值10欧姆左右较合适。右侧连接功放电路音频输入端,R2取值数百欧姆较合适。R3和可调电阻根据音源功率和功放灵敏度选择,取值不定,数百欧姆到数百千欧都可能。

虚线框表示金属外壳,输入输出音频线均采用屏蔽线,屏蔽层与金属外壳连通。

连接音源和功放,通过可调电阻把音量调到合适范围,即可投入使用。最好将可调电阻换成固定电阻,长期使用更加可靠。
