音箱图纸:250毫米扬声器倒相式音箱

浏览
发布时间 2016-03-27

此音箱为二分频倒相式音箱,低频单元为直径250毫米扬声器,高频单元为直径86毫米扬声器。

标配扬声器参数:

低频单元扬声器:功率5W,阻抗8Ω,频率范围55~12000Hz
高频单元扬声器:功率5W,阻抗8Ω,频率范围1000~15000Hz

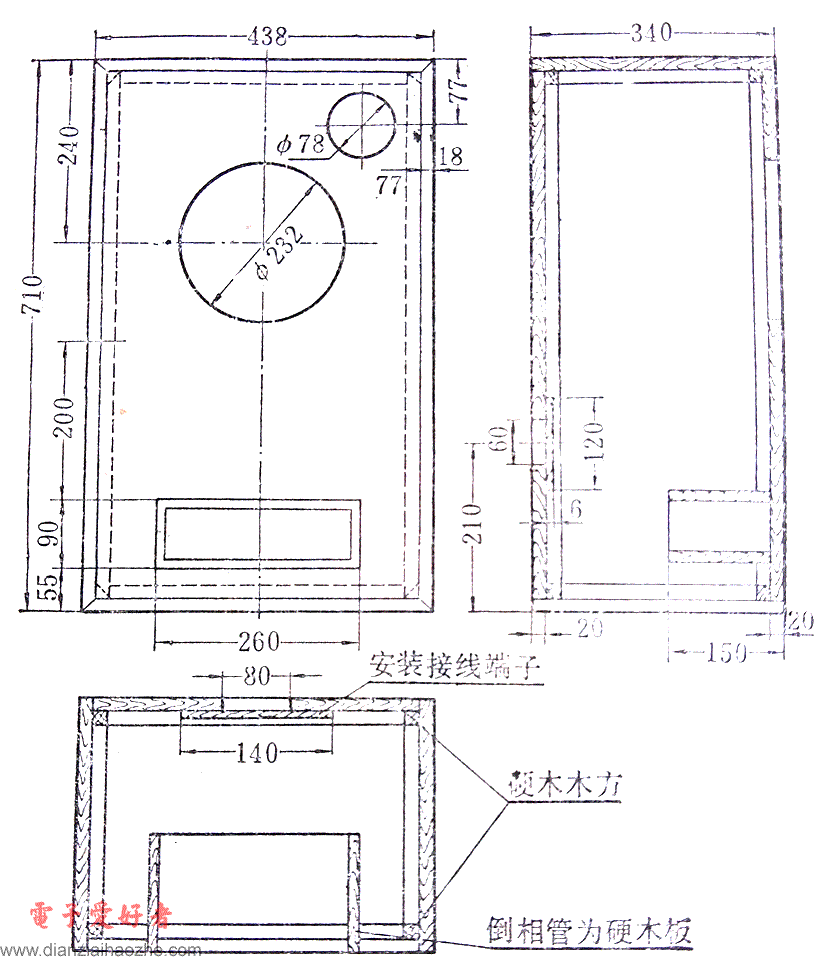

250毫米扬声器倒相式音箱图纸:

音箱图纸:250毫米扬声器倒相式音箱

此倒相式音箱体积较大,音箱采用厚度20毫米木板制作,内部以硬木木方加强支撑。

音箱内壁贴吸音材料。
