音箱图纸:165毫米扬声器密闭式音箱

浏览
发布时间 2016-03-27

此音箱为二分频密闭式音箱,低频单元为直径165毫米扬声器,高频单元为直径86毫米扬声器。

标配扬声器参数:

低频单元扬声器:功率5W,阻抗8Ω,频率范围60~4000Hz
高频单元扬声器:功率5W,阻抗8Ω,频率范围1000~15000Hz

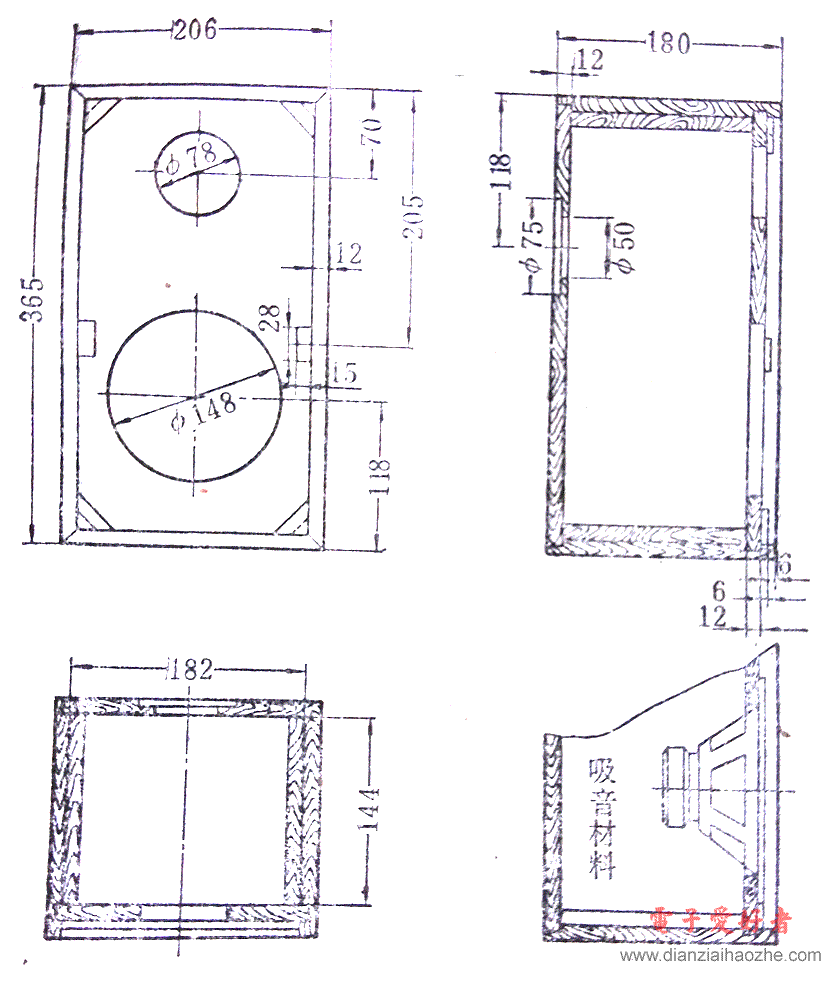

165毫米扬声器密闭式音箱图纸:

音箱图纸:165毫米扬声器密闭式音箱

若采用简单电容分频,在高频单元串接一个5微法左右的无极性电容即可。

音箱内壁贴吸音材料。

密闭式音箱效率不及倒相式音箱,却可以听到纯正的音质。
