音箱图纸:200毫米扬声器倒相式音箱(圆形倒相孔)

浏览
发布时间 2016-03-27

此音箱为二分频倒相式音箱,低频单元采用直径200毫米扬声器,高频单元采用直径86毫米扬声器。

标配扬声器参数:

低频单元扬声器:功率5W,阻抗8Ω,频率范围60~2500Hz
高频单元扬声器:功率5W,阻抗8Ω,频率范围1000~15000Hz

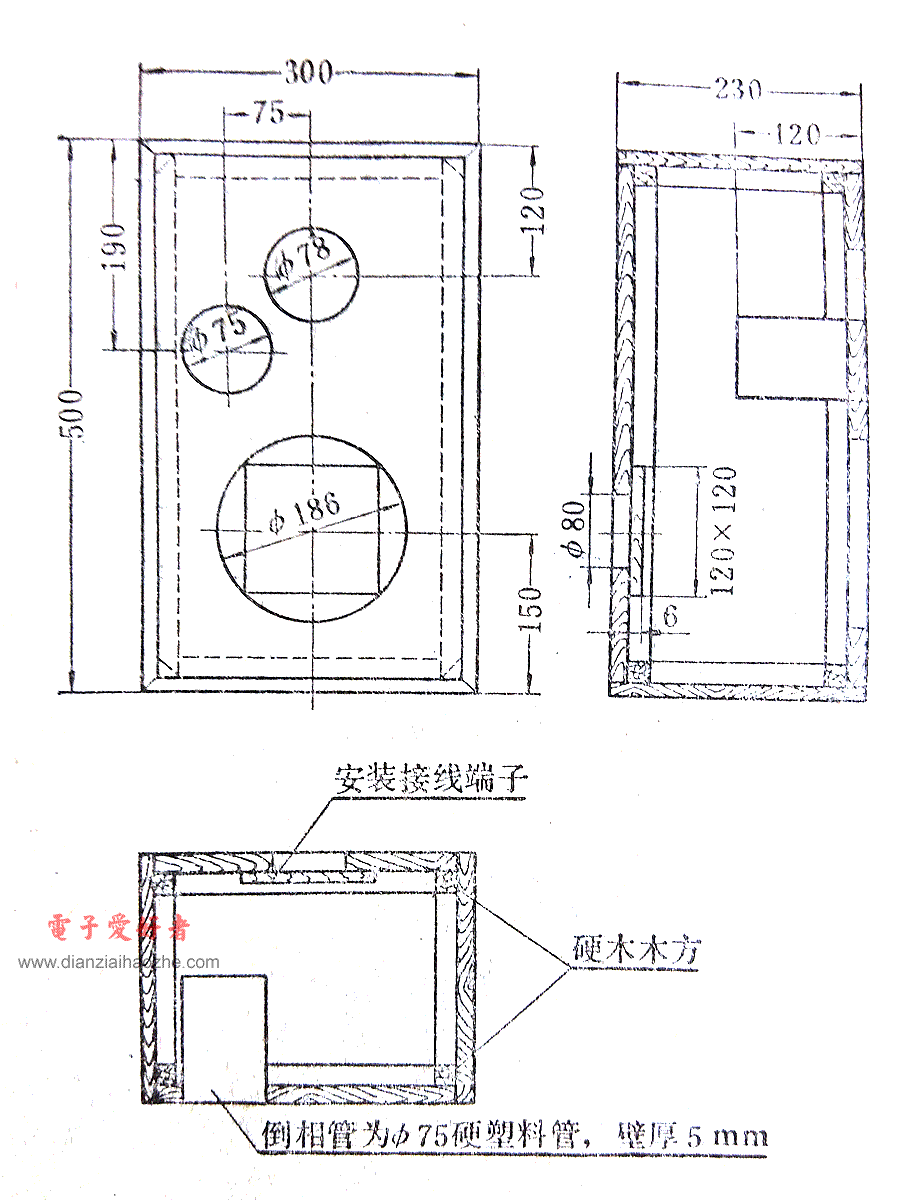

200毫米扬声器倒相式音箱图纸(圆形倒相孔):

音箱图纸:200毫米扬声器倒相式音箱(圆形倒相孔)

音箱为木质箱体,圆形倒相管为塑料管,音箱内壁贴吸音材料。
