音箱图纸:200毫米扬声器倒相式音箱(方形倒相孔)

浏览
发布时间 2016-03-27

此音箱为二分频倒相式音箱,采用方形倒相孔。低频单元为直径200毫米扬声器,高频单元为直径86毫米扬声器。

标配扬声器参数:

低频单元扬声器:功率3W,阻抗8Ω,频率范围80~7000Hz
高频单元扬声器:功率5W,阻抗8Ω,频率范围1000~15000Hz

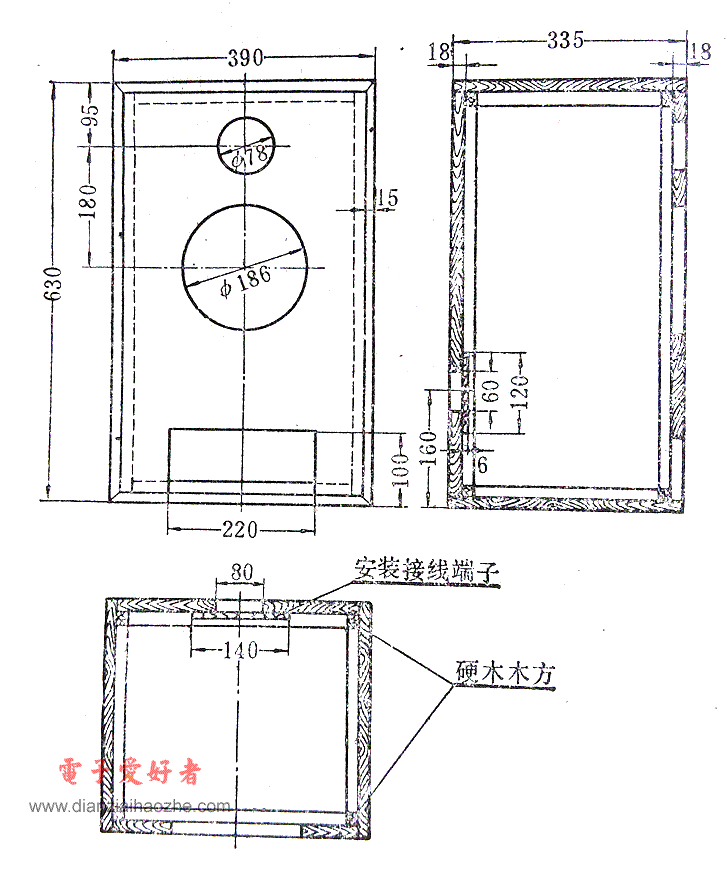

200毫米扬声器倒相式音箱图纸(方形倒相孔):

音箱图纸:200毫米扬声器倒相式音箱(方形倒相孔)

箱体为木质材料,内部以硬木方加强支撑,音箱内壁要贴吸音材料。
