由低音单元和高音单元扬声器组成的音箱中,都会使用二分频器将高低音频信号分别送入高低音扬声器。下面介绍两种业余条件下方便计算和制作的音箱二分频器电路。

最简单的二分频器

所谓最简单的二分频器,只需要一个无极性电容便可,把电容串接到高音扬声器回路中,作用就是衰减音频中的低频成分。

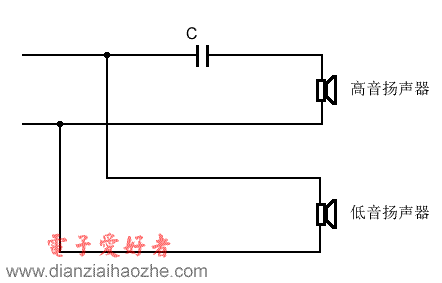

一个电容构成的音箱二分频器

一个电容构成的音箱二分频器

电容C的计算公式:
C=1/(2πfR)

式中f是分频频率,R是高音扬声器的阻抗。分频频率可以选择在2~5kHz左右。例如分频频率选在4kHz,高音扬声器阻抗为8Ω,则1/(2π*4000*8)≈0.000005法拉,换算成微法就是5微法。注意这是个无极性电容。

电容和电感组成效果更好的二分频器

电容和电感构成的音箱二分频器确保了低音单元只得到低频成分,而高音单元只得到高频成分。

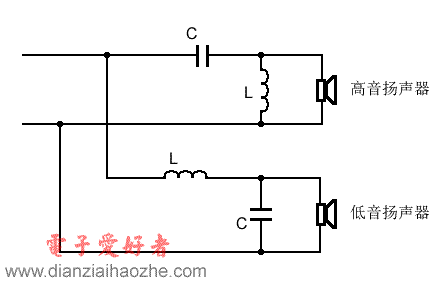

电容和电感构成的音箱二分频器电路

电容和电感构成的音箱二分频器电路

低音扬声器回路中,电感L阻止高音通过,电容C旁路掉剩余高音成分;高音回路中,电容C阻止低音通过,电感L旁路掉剩余低音成分。

电容C的计算公式:
C=1/(√2*2πfR)

电感L的计算公式:
L=√2R/(2πf)

例如:分频频率f选在2kHz,高低音扬声器阻抗都是8Ω,则电容C=1/(√2*2π*2000*8)≈7微法,电感L=√2*8/(2π*2000)≈0.9毫亨。

音箱二分频器中的电感L可以自行绕制多层空心电感使用,具体参数可以参考空心电感计算实用工具。
