两款手提式喊话器电路图

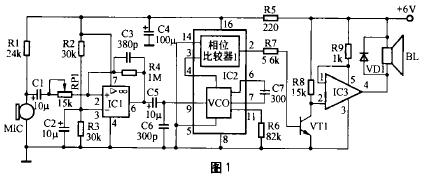

　　第一款：CD4046与TWH8751组成D类放大电路

　　工作原理：
　　MIC拾取的音频信号经IC1运放CA3160放大后，由IC2锁相环电路9脚输入，经内部压控振荡器VCO转换成变频方波，再通过内部相位比较器1比较放大后从2脚输出，通过VT1去推动IC3工作，然后由IC3功率放大后推动扬声器发音。IC2锁相环电路的9脚无信号输入时，2脚输出电平为0V，IC3停止工作。

　　元件选择：
　　VT1选用9014，VD1选用1N4001，IC1运放选用CA3160，IC2锁相环电路选用CD4046。IC3选用TWH8751，也可用大功率的场效应对管或者达林顿对管等代用。

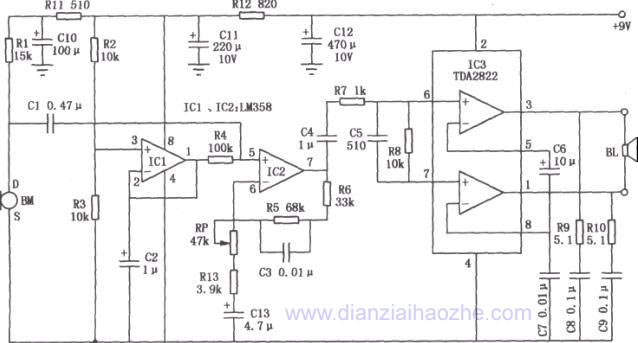

　　第二款：由LM358和TDA2822组成的喊话器电路

　　话筒拾取的音频信号经LM358组成的前置放大电路放大后，送入TDA2822功率放大电路再次放大推动扬声器发音。TDA2822在这里接成BTL电路，最大输出可达２Ｗ。

　　本电路在6～9V电压范围内可稳定工作。如果想进一步扩大功率可以把末级功率放大由TDA2822换成TDA2030等电路。
