容性感应接近开关

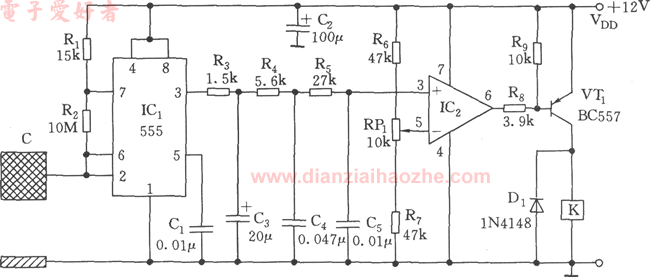

　　容性感应接近开关电路如图所示，电路由容性振荡器、积分网络、比较电路和继电控制电路四部分组成。

　　当人体接近感应金属板C时，对地的感应电容增加，使555时基电路组成的无稳态多谐振荡器起振或使振荡频率发生变化，输出的交替方波经三级积分网络后，加至IC2(LM324运放)比较器的同相端，与设定的参考电压比较，输出一个跳变的负脉冲，VT1导通，继电器K吸合，接通负载电路。反之断开。感应板尺寸的选择，应使振荡频率不低于几千kHz。
