555电路10KHz方波感应式充电器

浏览
发布时间 2009-09-01

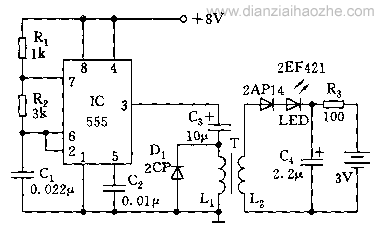

如图所示,555时基芯片和R1、R2、C1组成无稳态多谐振荡器,f=1.44/(R1+2R2)C1,力求参数给出的振荡频率约10KHz。输出的振荡方波加至高频变压器初级线圈L1上,次级L2感应出电压给电池充电。

高频变压器初次级用合适的漆包线各绕200圈,变比1:1,也可根据实际需要改变变比。

555电路10KHz方波感应式充电器

这个电路样式主要是实现了前后级电路的隔离,在一些电路应用中是需要的,实践中可灵活运用。
