采用555时基电路的正弦波发生器

浏览
发布时间 2008-11-10

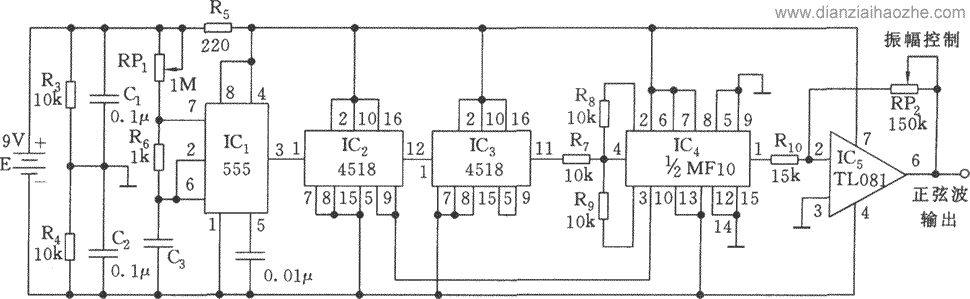

正弦波发生器电路如图所示,IC1和RP1、R6、C3组成无稳态多谐振荡器,f=1.44/(RP1+2R6)C3,图示参数的振荡频率为20Hz~20kHz,可通过RP1来调节。

采用555时基电路的正弦波发生器

IC2、IC3均采用双BCD加法计数器,进行4级级联分频。IC4为开关电容滤波器MF10,对送入的频率信号进行滤波,输出为标准的正弦基波。IC3采用JEFT输入运算放大器,作为缓冲放大级,幅值大小可通过调节RP2来改变,放大倍数K≈RP2/R10。
