多用途延时电源插座

浏览
发布时间 2008-11-20

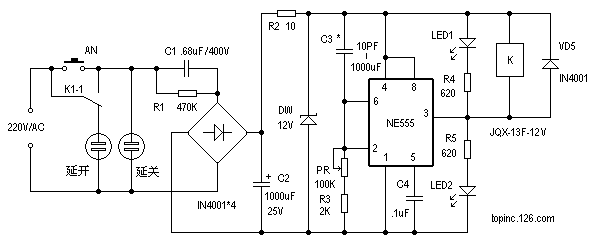

多用途延时开关电源插座电路如图所示。它由阻容降压电源供给电路及延时控制电路等部分组成。

多用途延时插座电路

按下AN,经阻容降压获得的12V工作电压加至NE555组成的延时器上,这时NE555的②脚和⑥脚为高电平,则NE555的③脚输出为低电平,因此继电器K得电工作,触点K1-1向上吸合,这时“延关”插座得电,而“延开”插座无电。

这时电源通过电容器C3、电位器RP、电阻器R3至“地”,对C3进行充电,随着C3上的电压升高,NE555的②、⑥脚的电压越来越往下降,当此电压下降至2/3VCC时,NE555的③脚输出由低电平跳变为高电平,这时继电器将失电而不工作,则其控制触点恢复原位,则“延关”插座失电,而“延开”插座得电。这样就满足了不同的需求,LED、LED2作相应的指示。

本电路只要元器件无损坏,装配无误,装好无需调试即可正常工作。

延时时间由C3及PR+R3的值决定,T≈1.1C3(PR+R3)。RP指有效部分。C3可用数十pF至1000μF的电容器,(PR+R3)的值可取2K~10MΩ。

C1的耐压值应≥400V,R1的功率应≥2W,AN按钮开关可选用K-18型的,继电器的型号为JQX-13F-12V。其它元器件无特殊要求。
