555单稳电路用作电容表或电阻表

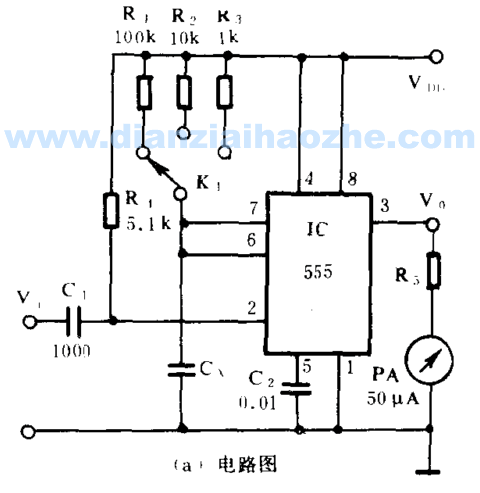

如图(a)所示,用555和定时电阻R1~Ra及待测电容Cx可组成指针式电容表。单稳态电路测电容的原理,是利用Cx的容量越大,则单稳态的暂稳脉宽越大,即Cx上的电压充到阀值电平(2/3VDD)所需的时间就越长。由于td=1.1RCx关系的存在,故当固定周期的输入脉冲触发时,输出端的平均幅值与td(或Cx)成比例关系,利用电流表对其幅值大小进行检测,流过表头的电流大小反映了555的输出脉宽td的大小,即反映出Cx的容量大小。

若将电路中的Cx换作固定电容C,而将R的位置上放置被测电阻Rx,经过改换量程开关和从新校准表的刻度,便可当作电阻测量表了。

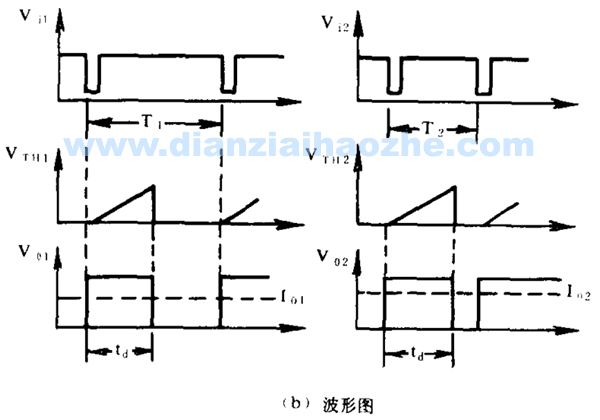

图(b)为其波形图。
