μA555与可控硅组成的低压光控闪光电路

浏览
发布时间 2009-01-10

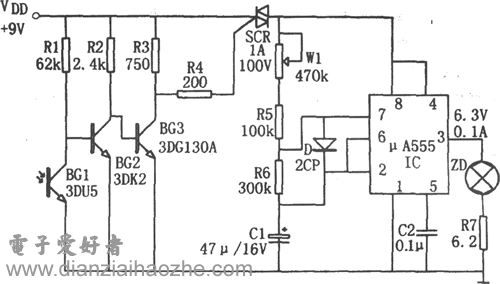

  如图所示为低压工作的光控闪光灯电路,它在夜间自动闪光,白天不工作。

  电路由光控开关、多谐振荡器等组成。其中多谐振荡器由W1、R5、R6、C1和555等组成。其振荡频率为f=1.44/(Rw1+R5+2R6)C1,图示参数对应的频率约为2~10秒,调节电位器W1可得到相应的频率。

μA555与可控硅组成的低压光控闪光电路

  光电开关电路中的BG1(3DU5)为光敏三极管,其在不同的光照下呈现不同的阻值。在白天因光照而呈低阻,使BG2截止,BG3导通,可控硅SCR截止,振荡器因无电而不工作,指示灯不亮。夜晚,光敏三极管BG1无光照,c、e间呈高阻,使BG2导通,BG3截止,SCR导通,μA555多谐振荡器因电源电路接通而开始工作,其输出的信号驱使指示灯ZD闪光,以引起人们的注意。调节W1可调节振荡频率即指示灯闪光频率。

标签: 555, 可控硅, 光控
