用555组成稳定的石英晶体振荡电路

浏览
发布时间 2009-02-22

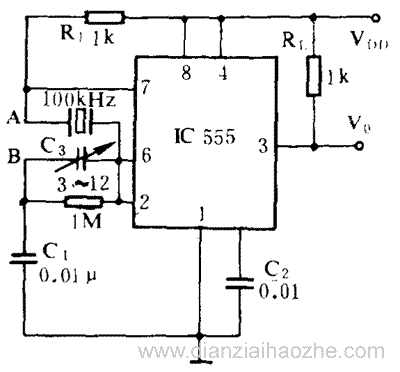

  一般我们都是用555时基电路组成RC振荡器,用555也可以组成稳定的石英晶体振荡电路。如图所示

稳定的555晶体振荡电路

  将A、B二点短接或夹接一小电阻,则构成一无稳态多谐振荡器,其振荡频率为

f=1.44/R1C1

  选择R1C1使f接近于晶体的固有振荡频率,然后如图接好,将使电路牵引至晶体振荡频率或其揩波频率上振荡。

  若起振不好,可调节可变电容C3。若将时间常数RC增加N倍,则555的振荡频率为晶振频率的1/n。
