555电路用做小直流电机调速控制

浏览
发布时间 2009-02-23

  555时基电路用做小直流电机调速器电路很简单,能够准确地调节工作电流不超过1A的直流电机转速。电路图如下

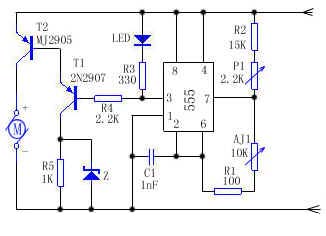

555集成电路控制小直流电机转速

  555电路构成一个RC低频振荡器,3脚输出的脉冲频率可在5-12Hz范围内调节。调节范围决定于R1和C1的值。由晶体三极管T1和T2构成功率输出级控制直流电机。

  可变电阻AJ1和P1可控制555的振荡频率。有“调速”和“变速”两种模式可供选择。“调速”模式是将P1调定于某一频率,让马达按确定的速度旋转。“变速”模式则是用自动控制手段不断调节P1,使马达随时改变转速。

  本电路可控制12V以下直流小电机,555集成电路工作电压不要高于16V。
