555电路制作双键触摸式开关

发布时间 2009-03-01

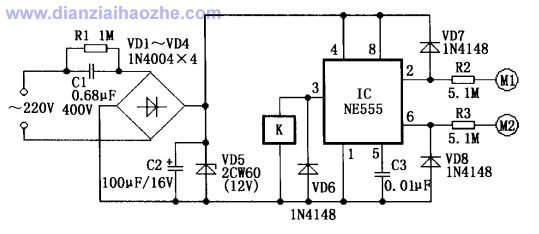

  采用555时基电路制作的双键触摸开关如图所示。

555电路制作双键触摸式开关
图一

  电路中,M1是“开”触摸片,当人手触碰时,人体感应的杂波信号加到555时基电路的低电平触发端2脚,电路置位,3脚输出高电平,继电器K得电吸合,其常开触点闭合,被控电路通电工作。M2为“关”触摸片,一旦触碰,人体感应的杂波信号加到555的阈值端6脚,电路复位,3脚输出低电平,继电器失电跳闸,被控电器停止工作。

555电路制作双键触摸式开关
图二

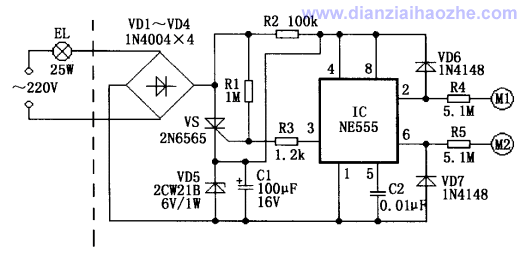

  图二是一个电源电路采取特殊设计的触摸开关,它对外仅两根引出线,因此可直接取代普通开关而不必更改电源布线。EL是不大于25W的白炽灯或交流接触器。虚线左部为普通照明线路,右部为触摸开关电路。IC处于复位状态时,3脚输出低电平,晶闸管VS的门极通过电阻R3被钳位在低电平,故VS关断,EL不亮,此时555的工作电源为:由220V交流电经灯EL、二极管VD1~VD4整流、电阻R2限流、VD5稳压与C1滤波,形成的约6V直流工作电压。当555时基电路2脚受触发处于置位时,IC的3脚输出高电平,VS导通,EL点亮。VS导通后,555工作电源直接由灯EL、二极管VD1~VD4、晶闸管VS与稳压管VD5构成回路,C1两端仍能获得6V直流工作电压,只是此时电阻R2不起作用。

  图二电路的负载能力是由VD1~VD4、VS和VD5共同决定的,其中薄弱环节是VD5,本电路VD5采用1W/6V的稳压管,其最大通态电流为0.16A,为确保电路可靠工作,EL宜用不大于25W的白炽灯。
