CW系列三端固定稳压器电压、电流规格,管脚排列

发布时间 2009-05-14

  CW7800系列三端固定稳压器输出电压规格

型      号

输出电流(A)

输出电压(V)

78L00

0.1

5、6、9、12、15、18、24

78M00

0.5

5、6、9、12、15、18、24

7800

1.5

5、6、9、12、15、18、24

78T00

3

5、12、18、24

78H00

5

5、12

78P00

10

5

  CW7900系列三端固定稳压器输出电压规格

型     号

输出电流(A)

输出电压(V)

79L00

0.1

-5、-6、-9、-12、-15、-18、-24

79M00

0.5

-5、-6、-9、-12、-15、-18、-24

7900

1.5

-5、-6、-9、-12、-15、-18、-24

  CW7800系列属于正压输出,即输出端对公共端的电压为正。根据集成稳压器本身功耗的大小,其封装形式分为TO-220塑料封装和TO-3金属壳封装,二者的最大功耗分别为10W和20W(加散热器)。管脚排列如图(a)所示。UI为输入端,UO为输出端,GND是公共端(地)。三者的电位分布如下:UI>UO>UGND(0V)。最小输入—输出电压差为2V,为可靠起见,一般应选4~6V。最高输入电压为35V。

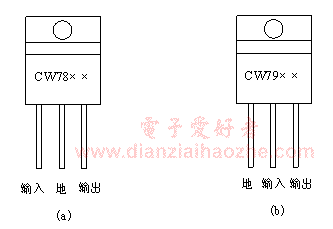

三端固定稳压器管脚排列

  CW7900系列属于负电压输出,输出端对公共端呈负电压。7900与7800的外形相同,但管脚排列顺序不同,如图(b)所示。7900的电位分布为:UGND(0V)>-UO>-UI。另外在使用7800与7900时要注意,采用TO-3封装的7800系列集成电路,其金属外壳为地端;而同样封装的7900系列的稳压器,金属外壳是负电压输入端。因此,在由二者构成多路稳压电源时若将7800的外壳接印刷电路板的公共地,7900的外壳及散热器就必须与印刷电路板的公共地绝缘,否则会造成电源短路。
