七管调幅收音机原理框图、电路图

发布时间 2009-06-01

调幅收音机原理框图

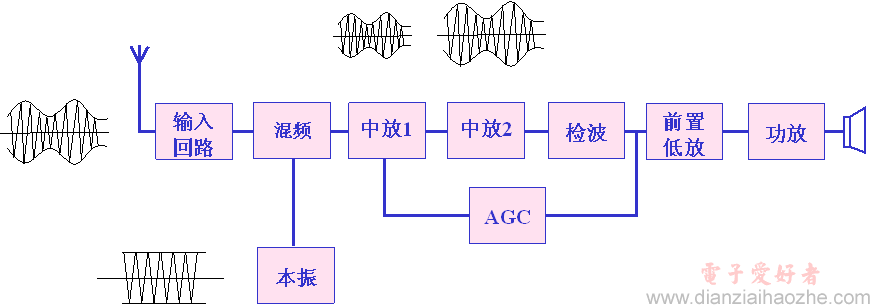

图１ 七管调幅收音机原理框图（点击可放大）

七管调幅收音机电路图

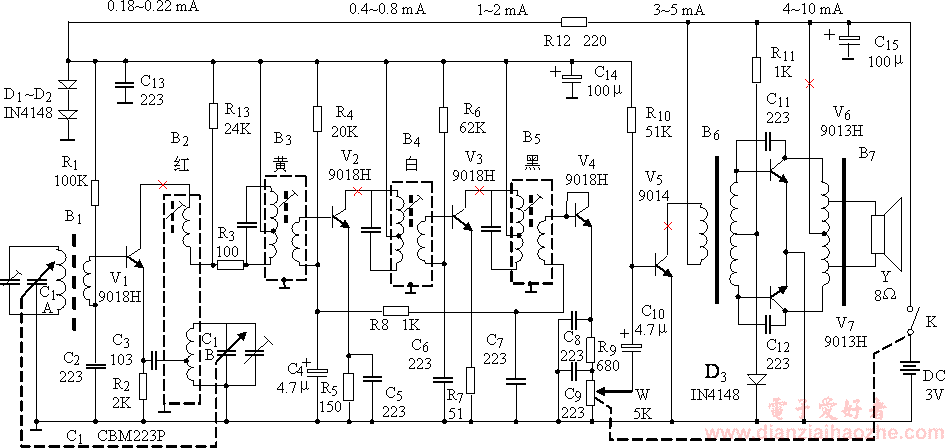

图２ 七管调幅收音机电路图（“×”为集电极电流测试点，电流参考值见图上方）

标签： 调幅, 收音机, 原理框图, 电路图
