TDA2005双声道音频功率放大集成电路

浏览
发布时间 2010-03-03

TDA2005是单电源工作的双声道音频功率放大集成电路,可应用于OTL双声道功放,也可接成BTL桥式功放电路使用。TDA2005内含过热、过载、输出短路等多种保护电路环节,性能稳定。

TDA2005外形为11脚单向排列,外形图如下

TDA2005外形

TDA2005主要参数

工作电压:8-18V
静态电流:60mA
可承受电源电压峰值:40V(50毫秒)
输出峰值电流:3.5A
芯片可承受结温:-40~150℃
可驱动扬声器最低阻抗:1.6欧姆
双声道输出功率:10W×2(扬声器阻抗=2Ω;总谐波失真=10%)
BTL桥式输出功率:20W(扬声器阻抗=4Ω;总谐波失真=1%)

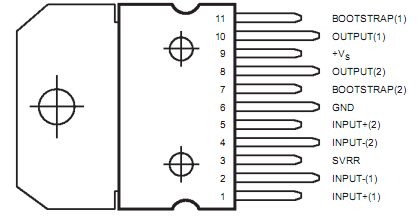

TDA2005引脚功能

(注意其散热片与引脚6相通)

TDA2005引脚功能

当电源=12V时,各管脚的电压值:(从1脚到11脚依次排列)
1.3、0.74、7.13、0.71、1.27、0、11.4、5.77、12、5.7、11.3

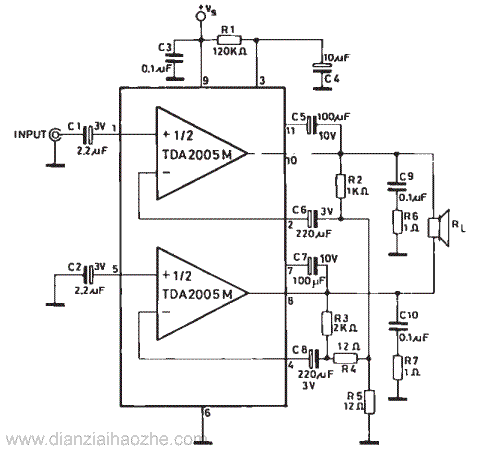

TDA2005桥式放大接法(BTL)

TDA2005 BTL电路

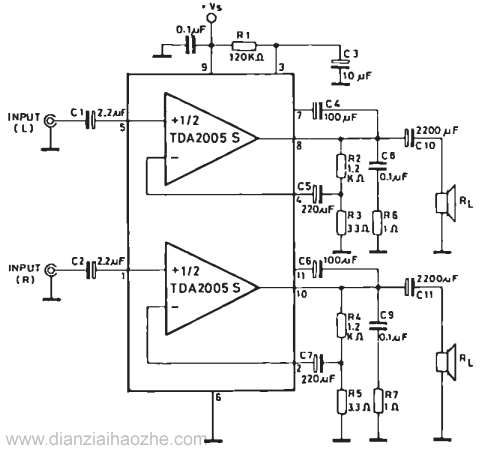

TDA2005双声道输出接法(OTL)

TDA2005 OTL电路
