LA4112音频功率放大集成电路

发布时间 2008-11-25

参    数

符号与单位

额    定    值

最大电源电压

UCCmax(V)

13(有信号时)

允许功耗

POW

1.2

2.25(50×50mm2铜箔散热片)

工作温度

TOpr(℃)

-20~+70

参    数

符号与单位

测试条件

典  型  值

工作电压

UCC(V)



9

静态电流

ICCQ(mA)

UCC9V

15

开环电压增益

AVOdb



70

输出功率

PO(W)

RL=4Ω  f=1KHz

1.7

输入阻抗

Ri(KΩ)



20

封装外形:

LA4112音频功率放大集成电路

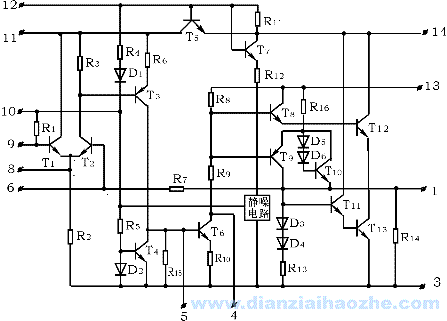

LA4112内部电路:

LA4112音频功率放大集成电路

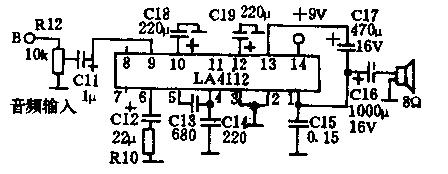

应用电路:

LA4112音频放大集成电路

标签: LA4112, 音频, 功放
