编码解码芯片PT2262/PT2272原理简介

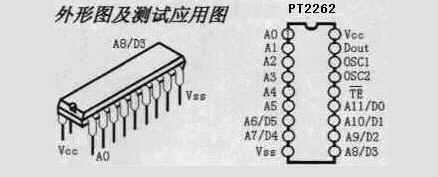

PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

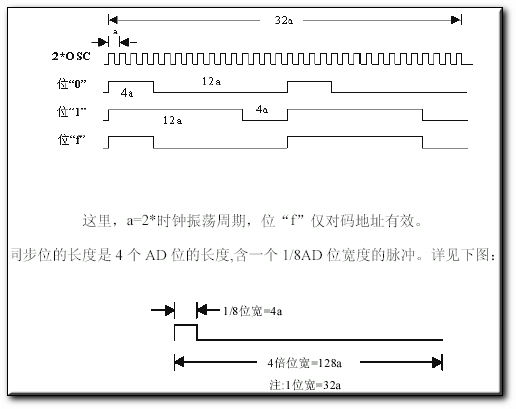

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
| 名称 | 管脚 | 说 明 |
| A0-A11 |
1-8、10-13 |
地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空), |
| D0-D5 | 7-8、10-13 | 数据输入端，有一个为“1”即有编码发出，内部下拉 |
| Vcc | 18 | 电源正端（＋） |
| Vss | 9 | 电源负端（－） |
| TE | 14 | 编码启动端，用于多数据的编码发射，低电平有效； |
| OSC1 | 16 | 振荡电阻输入端，与OSC2所接电阻决定振荡频率； |
| OSC2 | 15 | 振荡电阻振荡器输出端； |
| Dout | 17 | 编码输出端（正常时为低电平） |

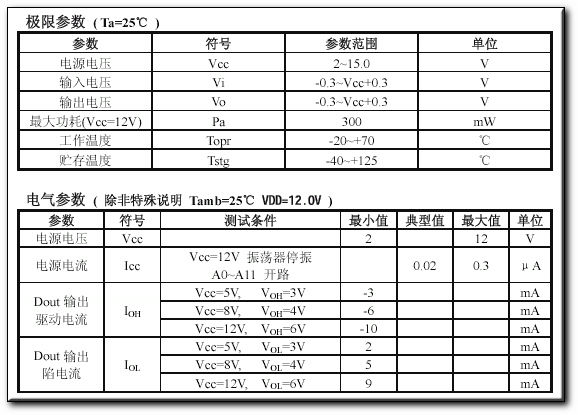

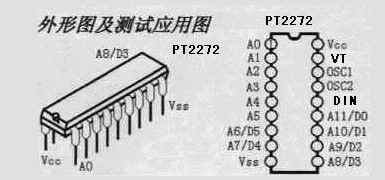

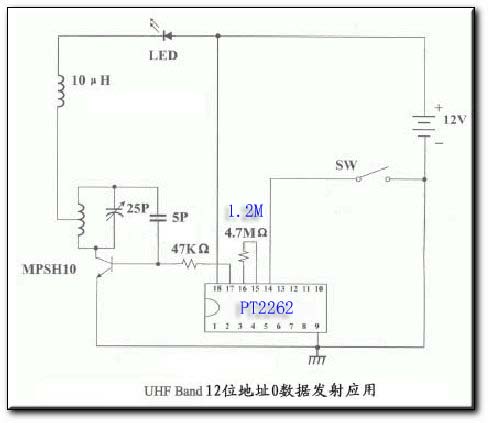

在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。

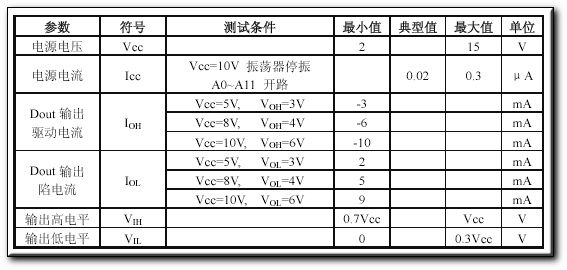

| 名称 | 管脚 | 说 明 |
| A0-A11 |
1-8、10-13 |
地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码 |
| D0-D5 | 7-8、10-13 | 地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换 |
| Vcc | 18 | 电源正端（＋） |
| Vss | 9 | 电源负端（－） |
| DIN | 14 | 数据信号输入端，来自接收模块输出端 |
| OSC1 | 16 | 振荡电阻输入端，与OSC2所接电阻决定振荡频率； |
| OSC2 | 15 | 振荡电阻振荡器输出端； |
| VT | 17 | 解码有效确认 输出端（常低）解码有效变成高电平（瞬态） |
