电感滤波电路

　　在大电流的整流滤波电路中常常会用到容量很大的滤波电容，这是因为负载内阻很小，若采用小容量的滤波电容其放电时间极短而起不到滤波的作用。若采用大容量的电容虽然能起到滤波作用，但由于充放电电流极大，同时会对整流二极管产生很大的冲击电流。因此在这种情况下采用电感滤波是很好的办法。由于电感线圈的电感量要足够大，应该采用有铁心的线圈，线径要足够粗以承载大电流。

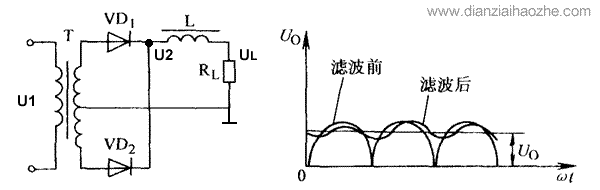

　　电感滤波电路工作原理

　　当流过电感的电流变化时，电感线圈中产生的感生电动势将阻止电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

　　在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。只有在RL>>ωL时才能获得较好的滤波效果。L愈大，滤波效果愈好。

　　另外，由于滤波电感电动势的作用，可以使二极管的导通角接近π，减小了二极管的冲击电流，平滑了流过二极管的电流，从而延长了整流二极管的寿命。

当忽略L的直流电阻时，R_L上的直流电压U_L与不加滤波时负载上的电压相同，即U_L =0.9U₂

与电容滤波相比，电感滤波有以下特点：

1．电感滤波的外特性和脉动特性好。
2．电感滤波电路整流二极管的导通角 θ=π。
3．电感滤波输出电压较电容滤波为低。故一般电感滤波适用于输出电压不高，输出电流较大及负载变化较大的场合。
