TL431基准电压IC简介

浏览
发布时间 2008-10-18

  TL431是美国德州仪器公司(TI)生产的具有良好热稳定性能的三端可调精密基准电压IC。它的输出电压用两个电阻就可以任意的从2.5V到36V范围内进行调节。该器件的典型动态阻抗为0.22Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。

  TL431工作电流范围1~100mA,最大输入电压为37V。

TL431基准电压IC简介

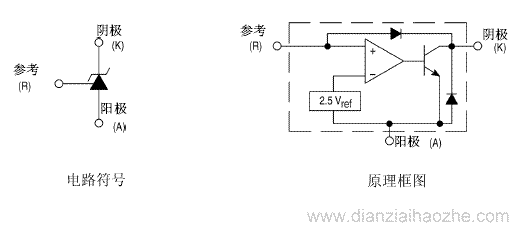

  TL431有TO-92和DIP-8两种封装,上图是TO-92封装外形。3个引脚分别为:参考端(R)、阳极(A)、阴极(K)。TL431的电路符号和原理方框图如下所示:

TL431基准电压IC简介

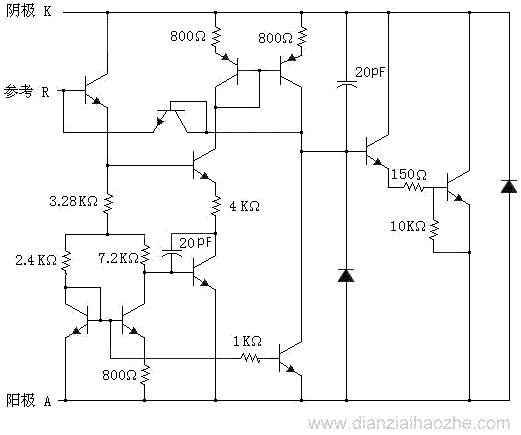

  由图可以看出,运放的反相输入端接有一个2.5V的基准电压源。由运放的特性可知,只有当参考端(REF)的电压非常接近2.5V时,三极管中才会有一个稳定的非饱和电流通过,而且随着参考端电压的微小变化,通过三极管 的电流将从1到100mA变化。当然,这只是一个原理结构图的简单分析,TL431的内部电路图如下所示:


TL431内部电路图
