电子制作中一些实用的经验技巧

作者 张晓东 来源 《无线电》杂志
浏览
发布时间 2010-12-19

巧接细漆包线断头

凡是直径为0.12mm以下的细漆包线 断头 ,均可按图 6所示进行“ 焊接”。方法是:将待接的两根细漆线(或纱包线)线头,绞合拧紧10mm左右,然后点燃打火机或擦燃一根火柴,对准绞合线头的下方烧一下,线 头就会立即熔化成一个小圆点而焊接好了。用这种方法接细漆包线断头,无需除漆皮(或纱层),也不用涂助 焊剂,因此既不怕伤线,又不怕腐蚀和霉坏电线。

电子制作中一些实用的经验技巧

巧除漆包线漆层

漆包线头在焊接前必须除去上面 的漆层,对于较细的漆包线来说,采 用刀刮、砂纸打磨的机械方法是行不通的,因为这将导致线头局部折断或 去漆不彻底。笔者采用加热的阿司匹 林药片(或聚氯乙烯)去漆,效果非 常理想。方法如图7所示,把漆包线头 放在阿司匹林药片上,然后用带有熔 锡的热烙铁头沿导线来回游动几次, 同时旋转漆包线,很快漆层被除掉, 同时线头还被镀上了一层焊锡。

电子制作中一些实用的经验技巧

巧用“吸锡绳”解焊

电子制作时,为了纠正元器件的错焊,或为了更换损坏的元器件,都需要将焊接在印制电路板上的元器件 从原来的位置上拆卸下来,这叫做解 焊或拆焊。解焊时应一边用电烙铁加 热焊点使焊锡熔化,一边应用吸锡器 等专用工具吸走焊锡,这样才能利用 镊子或尖嘴钳将元器件从安装孔中快 速、顺利地取出,确保不损伤元器件 和电路板。解焊专用的吸锡器或吸锡 电烙铁等,价格都比较贵,初学者一 般都不配备。这时,可将印制电路板 倾斜,使熔化的焊锡流向烙铁头,利 用烙铁头带走焊锡。但这种方法在解 焊集成电路等多脚元件时,效果并不理想,往往令人大伤脑筋。这里向读 者介绍一种巧用屏蔽线或多股电线作为“吸锡绳”,进行吸锡解焊的方法(见图 8)。

电子制作中一些实用的经验技巧电子制作中一些实用的经验技巧

“吸锡绳”的获取方法:取一段屏蔽电线,剥掉塑料外皮,抽出金属 编织线里面的芯线,将金属编织线在 松香酒精溶液中浸一下,或用电烙铁直接在金属编织线上加热吃上松香, 即获得廉价“吸锡绳”。如果手头无屏蔽电线,也可用剥掉塑料皮的多股 铜芯电线来代替金属编织线,但必须 把芯线拧成一股不太紧密的绳,而不至于散架。用这样的“吸锡绳”来吸 锡效果简直妙极了。使用时将“吸锡绳”放在欲拆卸元器件的焊点上,如 果是集成电路等多脚元器件,可放在一排焊脚上;然后将电烙铁放在“吸锡绳”上加热,当焊锡熔化后就被吸 附在绳内,从而使元器件引脚与电路板顺利分离。

巧借电子门铃外壳

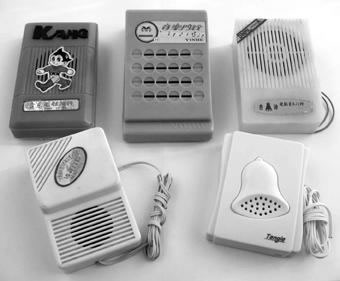

初学者在制作各种报警器、讯响器、语音盒等时,不妨直接借用图9所示的市售电子门铃的外壳做机壳。其方便之处在于:许多发声的小制作一般都用2~4节5号干电池(电压3~6V)供电,都要用一个8Ω、 0.25W 的小口径动圈式扬声器。而市售的各种普通电子门铃,几乎都用5号干电池供电,8Ω、0.25W的小口径动圈式 扬声器更是少不了。所以读者要是看上了商店里销售的某个电子门铃的外 壳,只要工作电压与自己的小制作相 符,就可毫不犹豫地只花数元钱(一般仅4~8元)来购买该电子门铃,拆 除里面的电路板(腾空安装自己的电 路板),保留扬声器和电池架,直接 用于自己的小制作。其好处是不用另 外再购买扬声器和电池架(其零售价有时与成品电子门铃售价相当),省去了在机壳为扬声器开释音孔、在机 壳内固定扬声器和电池架的麻烦,而且所获得的外壳是产品级的,具有极高的性价比,这是一般自制外壳所无法达到的。

电子制作中一些实用的经验技巧
