倍压整流式日光灯驱动电路

浏览
发布时间 2008-11-20

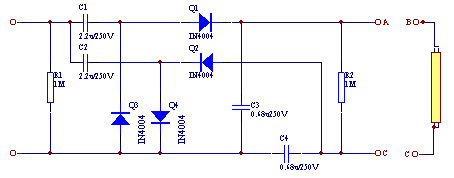

倍压整流式日光灯驱动电路如下图所示。

倍压整流式日光灯驱动电路

编辑注:这个东东在十年前是风行一时,市场上卖的还很多,但逐渐就淡出了市场。因为什么电子爱好者都很清楚,这种电路一个主要卖点就是可以点亮部分灯丝烧断的日光灯管,但它的致命弱点就是灯管寿命大大缩短(无论新灯管还是旧灯管),下面的摘文就是类似当年市场上宣传的语句:

它的主要特点有:

1.低温、低压启动性能好,能在环境温度一20℃一十50℃可靠工作,电源电压在>160V时一次启动点燃日光灯。

2.节电显著,与传统电感镇流器相比,在同样照度下,可节电20%一25%。

3.本镇流器阻抗呈容性,对电网有补偿作用,功率因数>0.9。

4.坏管可复明。旧灯管单边灯丝烧断和一头发黑的坏管照样能够使用。

5.兔去启辉器,原四线输出改为二线输出,因此安装维修方便,很适合于高空及嵌入式等维修不便的场所

6.一开就亮,无闪烁、无噪音、无抖动、发光柔和、保护视力。

7.适用范围广,各种日光灯管均可通用。

电路说明:C1一C4、VDl一VD4主要起倍压整流作用,其电容量不宜太大,这样容易使输出电源线过热;如容量太小,则日光灯的亮度不够。因此不要随意改变C1,C4的电容量。电阻R1、R2分别为电容C1、C2和C3、C4提供泄放电流回路。

这个电路已基本没有实用价值,收录于此仅供大家参考。
