消磁热敏电阻代换中不容忽视的问题

　　彩电多采用消磁线圈串接直热式阶跃型PTC（正温度系数）消磁热敏电阻组成自动消磁电路。常用的二端PTC消磁热敏电阻是一种由标称阻值（25℃）仅十几到数十欧姆，而温度系数极高的PTC瓷片材料构成，开机时通过高达20Ap-p的起始电流而迅速发热，并使其自身阻值突变增高，30秒后的残余电流值降低至10mArms以下，产生一个逐渐衰减的交变磁场，以达到消除剩磁的目的。这类二端PTC因其残余电流值还不能达到相对低的程度，有时稍高即会造成净化屏幕难以令人满意的现状。

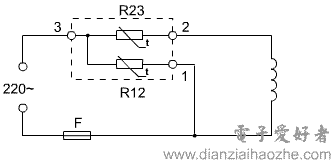

　　另有一种采用两片紧靠在一起的PTC组合而成的三端PTC消磁热敏电阻（如下图）。两片PTC的性能相异，除居里点温度不同外，起主要消磁作用的R23其特性与常用二端PTC完全相同，而R12的常温阻值较大，一般为数百欧姆，温度系数则较低，达到热稳定时的阻值也不过数千欧姆。R12并联连接于交流电网，主要是起辅助加热作用，使R23温升更快，能大缩短消磁周期。优质的三端PTC残余电流值可低至1mArms左右，与二端PTC相比较其消磁效果更佳，屏幕能获取进一步的净化。

　　须强调指出的是，由于R12与R23的特性和作用不同，因此在使用三端PTC时不能随意乱接端子，否则后果难料，轻则消磁效果明显下降，重则损坏失效或危及安全。《电子报》1996年第7期《飞利浦彩电的热敏电阻代换》一文介绍用两只二端PTC代换三端PTC的方法实不可取。两只二端PTC无论如何连接也决不能获得三端PTC的功能与性能，这正如用两只半导体二极管的PN结是无论如何连接也不能构成晶体三极管的道理一样；且用二端PTC直接并于电网，在开机时等效并联的两只二端PTC都需向电网索取电流，机中熔断器F难以承受2倍起始电流值（高达40~60Ap-p），而频频熔断。在三端PTC失效而一时难以取得直接代换产品时，应急状态下的权宜之计是暂用一标称值相仿的二端PTC接入R23位置，便可使电视机先恢复使用。切不可盲目仿照《飞利浦彩电的热敏电阻代换》一文所介绍的方法将二端PTC接入R12位置，以防不测。

本文原载于《电子报》1997年第7期，作者：江苏无锡 崔恩仲

编辑注：这篇文章虽然是篇老文章了，但对于电子初学者是有一定参考价值的。因此录入收藏于此，供电子爱好者们阅览。《电子报》是很多电子爱好者所熟知的，相信不少的电子爱好者还收藏有这张报纸或者合订本。
